СТАНДАРТЫ СОПРОТИВЛЕНИЯ Resistance Standards
МЕРЫ электрического сопротивления низкоомные.
Производство ЗИП-Научприбор. Распечатать страницу Задать вопрос. Заявка

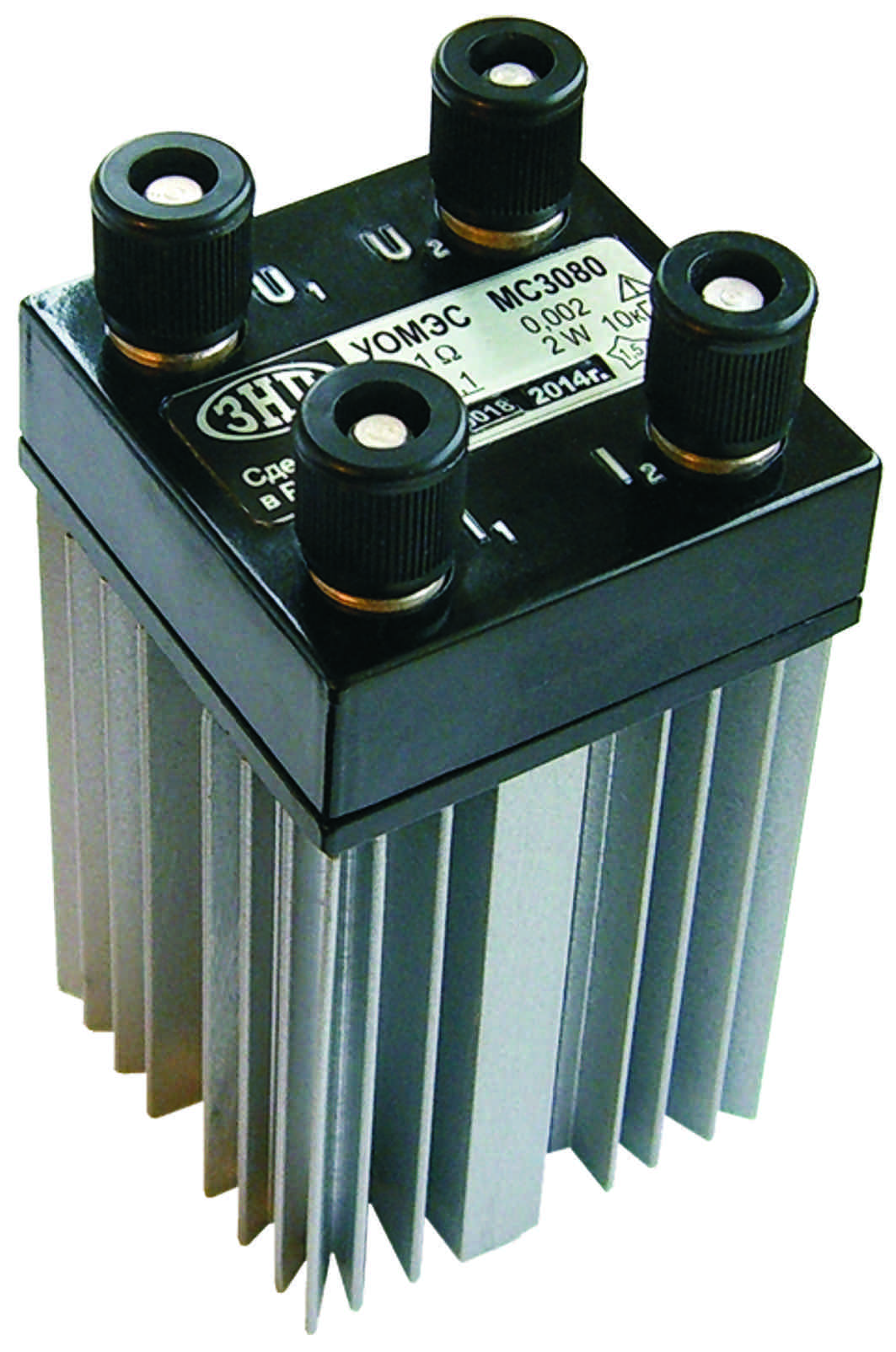

МЕРЫ электрического сопротивления однозначные герметизированные МС3080.
УНИВЕРСАЛЬНЫЕ МЕРЫ электрического сопротивления МС3080М повышенной мощности.

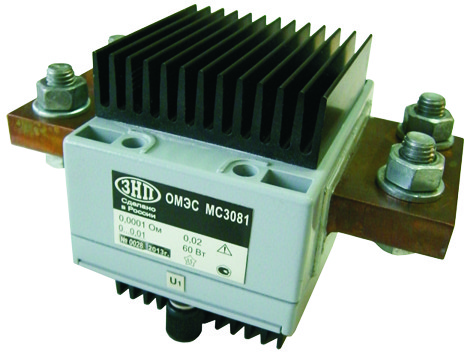

МЕРЫ электрического сопротивления МС3081 наивысшей мощности.
Документация на МС3080, MC3080M, МС3081:

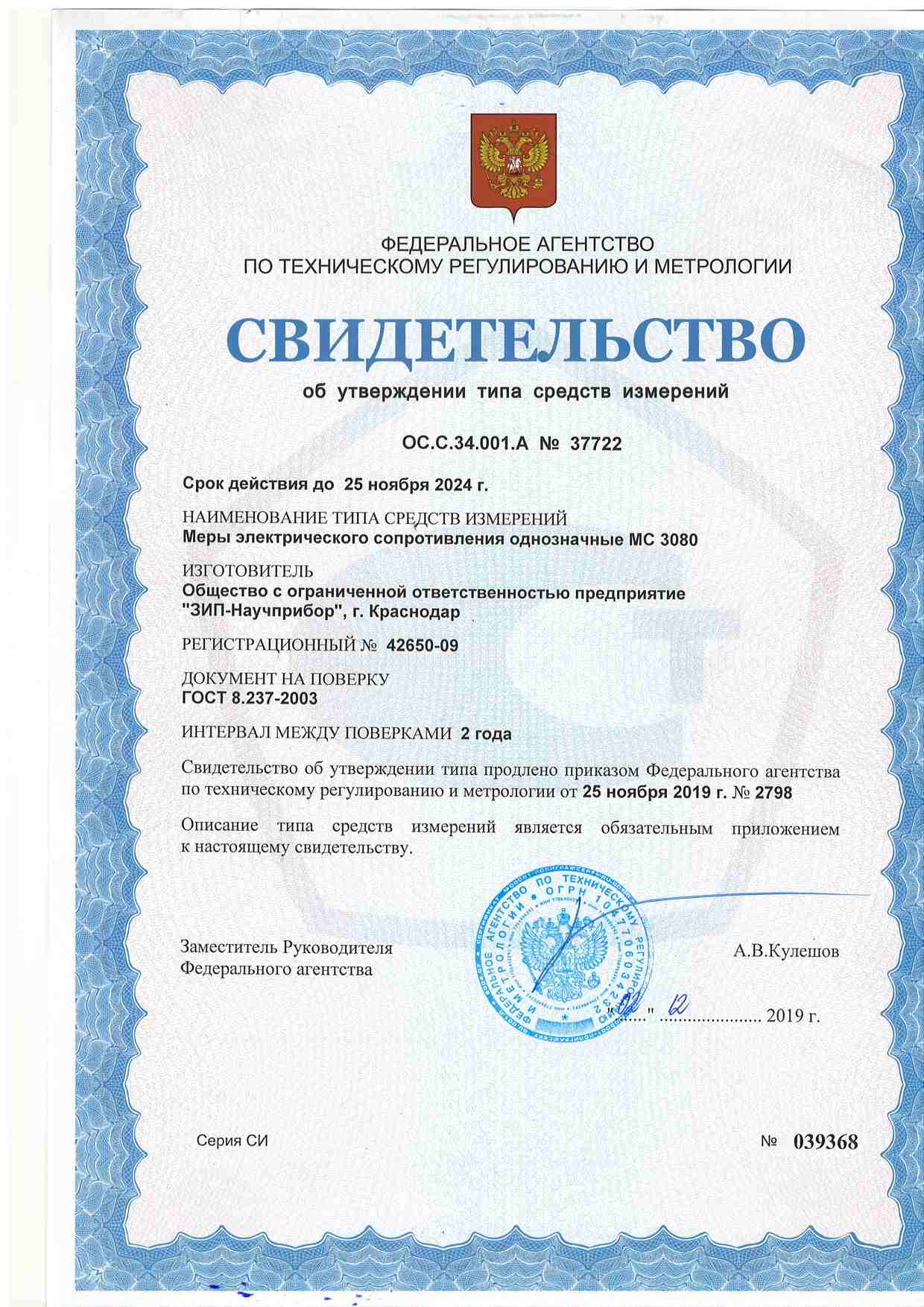

Свидетельство об утверждении типа средств измерений MC3080.

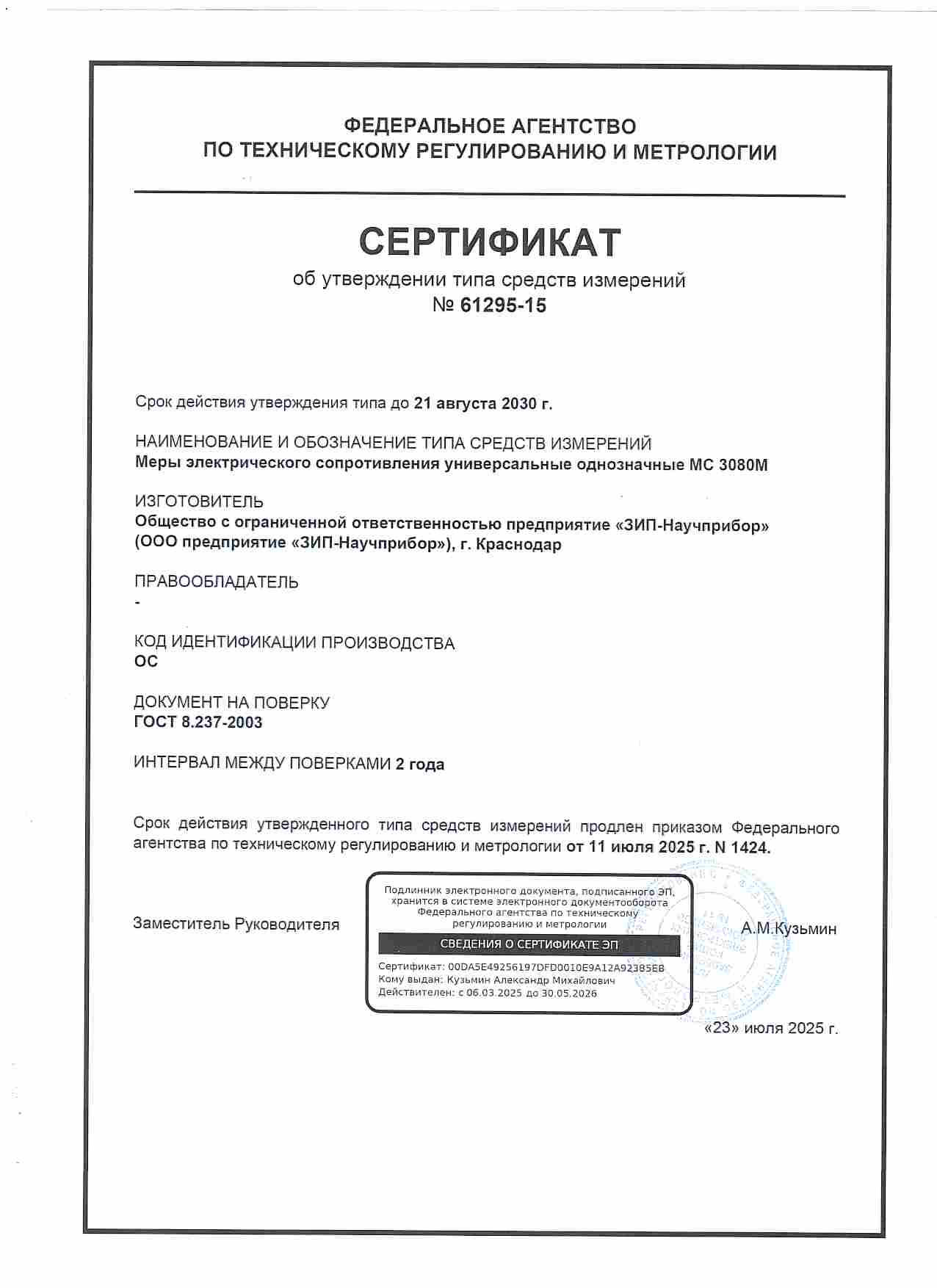

Свидетельство об утверждении типа средств измерений MC3080М.

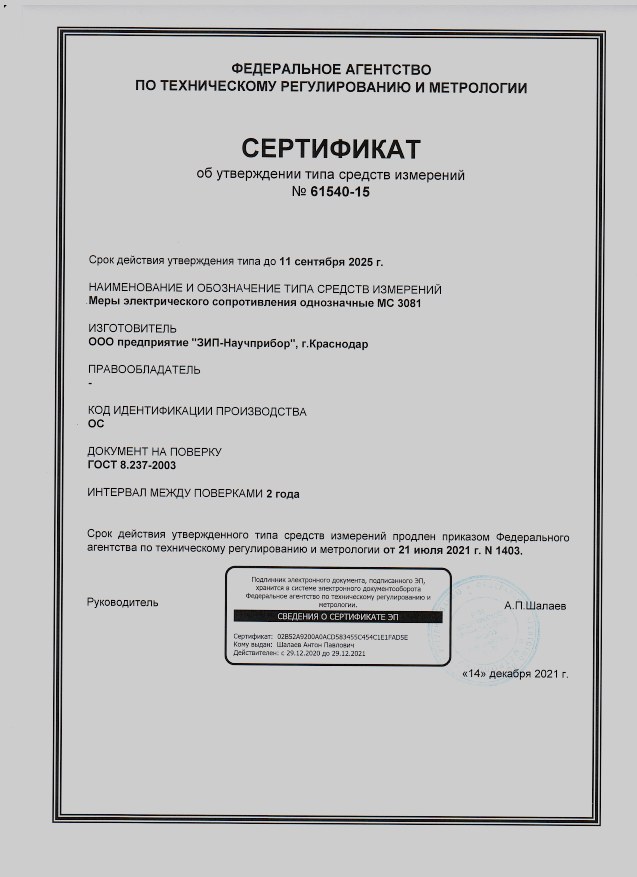

Свидетельство об утверждении типа средств измерений MC3081.
Зарегистрированы в Госреестре средств измерений - MC3080 за №42650-09, МС3081 за №61540-15.
Госррестр Республики Казахстан (MC3080) № KZ.02.03.06614.2015/42650-09 11887.
Производство - ЗИП-Научприбор.
Предназначены для применения в качестве эталонных и рабочих мер электрического сопротивления в воздушной или жидкостной средах (конденсаторное масло, керосин, кремнийорганическая жидкость). Корпус одновременно служит электростатическим экраном и имеет винт заземления.
Меры MC3080 разработаны и выпускаются
взамен мер сопротивления Р3031/2, Р3021, Р310 и имеют повышенную стабильность
сопротивления во времени, повышенную нагрузочную способность, герметизированный
резистивный элемент, повышающий надежность меры.
Универсальные меры MC3080M расширяют функциональные возможности мер MC3080 по
нагрузочной способности и обеспечивает работу на переменном токе с частотой до
10кГц.
Меры MC3081 наивысшей мощности имеют номинальное значение сопротивления 0,0001 Ом, разработаны взамен меры Р323.
Номинальные
значения
сопротивлений 0,001; 0,01; 0,1; 1,0;
10
Ом (0,0001 Ом для MC3081).
По требованию Заказчика изготавливается любое значение сопротивления в диапазоне от 0,001 до 10 Ом и необходимое значение ТКС (температурного коэффициента сопротивления).
Классы точности (нестабильность за год) 0,01; 0,005; 0,002; 0,001 (0,02; 0,05 для MC3081). Примечание: меры (ОМЭС и ММЭС) могут поставляться как рабочие средства измерения. По заказу потребителя меры могут иметь запись в свидетельстве о поверке о том, что результат поверки является первым измерением по соответствующему (требуемому) разряду. Последующие измерения для присвоения разряда в соответствии с ГОСТ 8.237-2003 производятся потребителем в процессе эксплуатации в течение 2-х лет.
ТКС α, 10-6 *1/°С: ±1; ±3; ±5 (±10 для MC3081).
Допускаемое отклонение действительного значения сопротивления от номинального, %, не более: ±0,01 (±0,02; ±0,05 для MC3081).
Погрешность аттестации, %: - на постоянном токе ±0,0002; ±0,0005 (±0,006 для MC3081),
- на переменном токе ±0,006 для МС3080М.
Габаритные размеры - для МС3080 - 88х59х59мм, масса 0,3кг,
- для МС3080М - 120х60х60мм, масса 0,7кг.
- для МС3081 - 180х125х140мм, масса 3кг.
Мощность рассеивания приведена в таблице:
|
Мощность рассеивания |
Номинальное значение сопротивления, Ом |
||||||||||
|
MC3080 |
MC3080M |
MC3081 | |||||||||
|
0,001 |
0,01 |
0,1 |
1,0 |
10 |
0,001 |
0,01 |
0,1 |
1,0 |
10 |
0,0001 |
|
|
Номинальная |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,01 |
|
Максимальная |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
60 |
|
Предельная |
2,5 |
2,5 |
2,5 |
2,0 |
2,0 |
3,0 |
3,0 |
3,0 |
2,5 |
2,5 |
100 |
Частотная погрешность мер МС3080М на переменном токе для классовточности 0,001; 0,002; 0,005; 0,01 по ГТСТ 23737:
| Номинальные значения сопротивления | Предел допускаемой основной погрешности на переменном токе, % на частотах, Гц | Постоянная времени τ, с | Допускаемое отклонение действительного значения сопротивления, % | ||||
| 200 | 400 | 1000 | 5000 | 10000 | |||
| 10 | ± 0,002 | ± 0,002 | ± 0,002 | ± 0,005 | ± 0,01 | 1х10-8 | ± 0,01* |
| 1 | ± 0,005 | ± 0,005 | ± 0,005 | ± 0,01 | ± 0,01 | 1х10-7 | |
| 0,1 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,02 | ± 0,02 | 25х10-8 | |
| 0,01 | ± 0,02 | ± 0,03 | ± 0,03 | ± 0,2 | ± 0,5 | ± 0,02* | |
| 0,001 | ± 0,05 | ± 0,05 | ± 0,2 | ± 0,6 | - | ± 0,05* | |
* - на частоте 1000 Гц
Соответствуют ГОСТ 23737-79.
Выпускаются: MC3080 по ТУ 4225-038-16851585-2009,
MC3080M по ТУ 4225-042-16851585-2013,
MC3081 по ТУ 4225-043-16851585-2013.
Разработчик и изготовитель - ЗИП-Научприбор.
А также смотрите меры сопротивления MC3050М, наборы (комплекты) мер сопротивления термостатированные MC3050T, MK300, имитаторы термопреобразователей (наборы мер) MK3002, магазины сопротивлений MC3057 кл. 0,005 и 0,01 MC3070 кл. 0,001; 0,002 и 0,005, MC3071 кл. до 0,001
