ПРИОБРЕТАЕМ! - Магазины сопротивлний Р3026.

 Внимание! На рынке появились приборы под нашим именем МС3070, а именно: ПрофКиП МС3070.  "ЗИП-Научприбор" за метрологические характеристики указанных приборов не отвечает, никакого отношения к ним не имеет и не обслуживает.

Меры электрического сопротивления постоянного тока многозначные МС 3070М-1 и МС 3070М-2 (магазин сопротивлений)

Производство ЗИП-Научприбор.   Распечатать страницу    Задать вопрос. Заявка

              1. МС3070М-1  - мера электрического сопротивления многозначная (постоянного тока).

Руководство по эксплуатации.

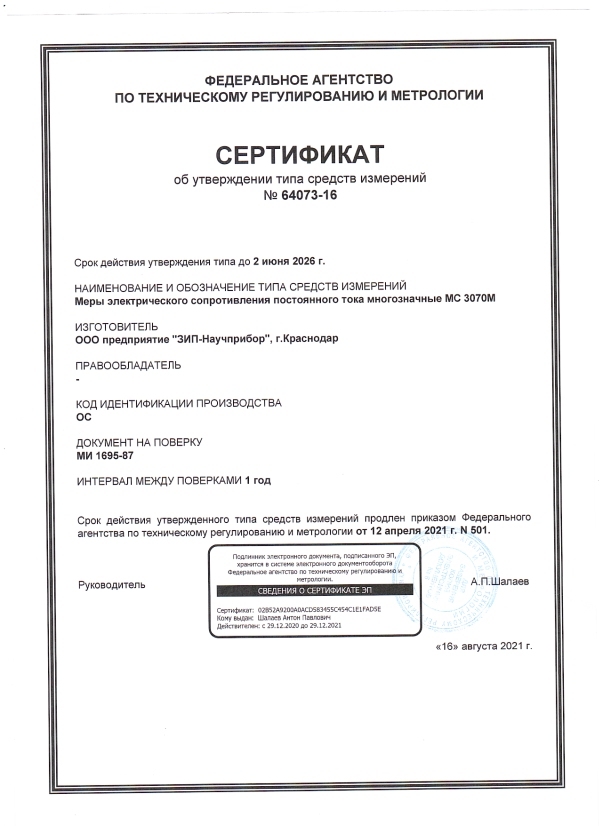

Свидетельство об утверждении типа средств измерений.

Описание типа средств измерений.

Зарегистрированы в Госреестре средств измерений RU.C.34.001.A  №62431, регистрационный №64073-16.

Выпускаются по ТУ4225-041-16851585-2011. Изготовитель - ЗИП-Научприбор.



Многозначные меры электрического сопротивления (далее ММЭС)  предназначены для воспроизведения электрического сопротивления в цепях постоянного тока. Выпускаются взамен ММЭС Р3026.

(По заказу Р3026 модернизируется в МС 3070М-1 любого класса точности).

Изготовлены на базе ситалло-фольговых резисторов собственного производства высокой временной стабильности сопротивления, малым температурным коэффициентом сопротивления (ТКС), высокой точностью подгонки, отсутствием токовых шумов.



ММЭС имеет два исполнения: MC 3070M-1, MC 3070M-2.

Основные технические характеристики

1.     Диапазон устанавливаемых сопротивлений от 0,01 до 111111,1 Ом с дискретностью 0,01 Ом

2.     Классы точности - 0,001/1,5∙10-6 (МС 3070М-1)  0,002/1,5∙10-5 (МС 3070М-2). Примечание: По запросу заказчика после изготовления прибора может производиться поверка с подготовкой к присвоению требуемого разряда (для присвоения ОМЭС и ММЭС статуса рабочего эталона 1-го, 2-го, 3-го, 4-го разрядов исследование должно проводиться не менее двух лет с интервалом 1 год, в течение которых должно быть проведено не менее 3 поверок).

3.     Стабильность сопротивления за год соответствует классу точности на прибор.

4.     Число полных декад – 7.  Состав декад, Ом: 1 декада – 10х10000; 2 декада – 10х1000; 3 декада – 10х100;

                                                     4 декада – 10х10; 5 декада – 10х1; 6 декада – 10х0,1; 7 декада – 10х0,01

5.     Начальное сопротивление не более 0,01 Ом.

6.     Вариация начального сопротивления всех включенных декад не более – 0,001 Ом

7.   Нормальные и рабочие условия применения:

Влияющая величина

Значения влияющей величины для классов точности

Нормальные условия

Рабочие условия

0,001

0,002

0,001

0,002

Температура окружающего воздуха, °С

20±0,2

20±0,5

20±1

20±2

Относительная влажность воздуха, %

от 25 до 80

от 25 до 80 в рабочем диапазоне температур

Атмосферное давление, кПа (мм рт. ст.)

84-106,7 (630-800)















8. Значения номинальной и максимальной мощностей рассеивания на одну ступень

Исполнение ММЭС

Класс точности

Мощность рассеивания на одну ступень 1-5 декады, Вт

Мощность рассеивания на одну ступень 6-7 декады, Вт

номинальная

максимальная

номинальная

максимальная

МС 3070-1.1

0,001/1,5·10-6

0,01

0,03

0,02

0,2

МС 3070-1.2

0,002/1,5·10-5

0,05

9.     Электрическое сопротивление изоляции между корпусом и электрическими цепями не менее 2∙1010 Ом.

10.  Электрическая прочность изоляции - 1,5 кВ.

11.   Габаритные размеры, мм, не более 485х250х240. Масса, кг, не более 11

12.   Полный срок службы, лет, не менее 10.



Соответствуют ГОСТ 23737-79.  ТУ 4225-041-16851585 – 2011 .

Сертифицированы. Включены в Госреестр средств измерений за №50281-12 от 29.06.2012г.

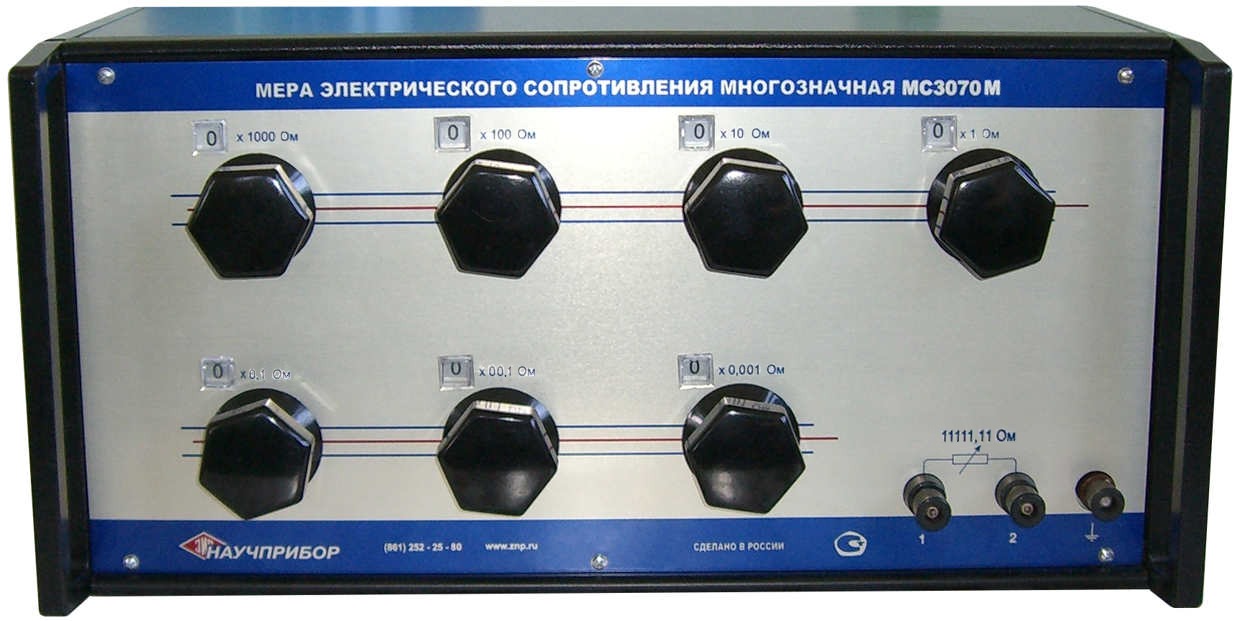

                   2. МС 3070М-2  мера электрического сопротивления постоянного тока многозначная .

Особенность - наличие декады 10х0,001 Ом при сохранении всех высших метрологических характеристик МС3070.

Имеет два исполнения: МС3070М-2.1, МС3070М-2.2.

Руководство по эксплуатации.

Свидетельство об утверждении типа средств измерений.

Описание типа средств измерений.

Основные технические характеристики

1. Диапазон устанавливаемых сопротивлений от 1 до 11111,11 Ом с дискретностью 0,001 Ом

2. Классы точности:  0,001/1,5∙10-6(МС 3070М-2.1); 0,002/1,5∙10-5(МС 3070М-2.2).

По запросу заказчика после изготовления прибора может производиться поверка с подготовкой к присвоению требуемого разряда (для присвоения ОМЭС и ММЭС статуса рабочего эталона 1-го, 2-го, 3-го, 4-го разрядов исследование должно проводиться не менее двух лет с интервалом 1 год, в течение которых должно быть проведено не менее 3 поверок).

3. Стабильность сопротивления за год соответствует классу точности на прибор.

4. Число полных декад – 7.  Состав декад, Ом: 1 декада – 10х1000; 2 декада – 10х100;

       3 декада – 10х10; 4 декада – 10х1; 5 декада – 10х0,1; 6 декада – 10х0,01; 7 декада – 10х0,001

5. Начальное сопротивление не более 1 Ом.

6. Вариация начального сопротивления, не более – 0,0005 Ом

7. Нормальные и рабочие условия применения:

Влияющая величина

Значения влияющей величины для классов точности

Нормальные условия

Рабочие условия

0,001

0,002

0,001

0,002

Температура окружающего воздуха, °С

20±0,2

20±0,5

20±1

20±2

Относительная влажность воздуха, %

от 25 до 80

Атмосферное давление, кПа (мм рт. ст.)

84-106,7 (630-800)















8. Значения номинальной и максимальной мощностей рассеивания на одну ступень:

Исполнение ММЭС Класс точности

Мощность рассеивания на одну

ступень  1-5 декады, Вт



Мощность рассеивания на одну

ступень  6-7 декады, Вт

номинальная

максимальная

номинальная

максимальная

МС 3070М-2.1

0,001/1,5·10-6

0,01

0,03

0,02

0,2

МС 3070М-2.2

0,002/1,5·10-5

0,05

9. Электрическое сопротивление изоляции между корпусом и электрическими цепями не менее 2х1010 Ом.

10. Электрическая прочность изоляции - 1,5 кВ.

11. Габаритные размеры, мм, не более 485х250х240.  Масса, кг, не более 11.

12. Полный срок службы, лет, не менее 10



Соответствуют ГОСТ 23737-79.  ТУ 4225-041-16851585 – 2014 .

Сертифицирован, документы на внесении в Госреестр средств измерений.

Разработчик и изготовитель ЗИП-Научприбор.



А также смотрите магазины сопротивлений   МС3071 кл. до 0,001,   МС3055 кл. 0,02 и 0,05,    МС3057 кл. 0,005 и 0,01,   меры сопротивления  МС3050,    МС3080, МС3080М, МС3081,    наборы (комплекты) мер сопротивления термостатированные    МС3050Т,   МК300,    имитаторы термопреобразователей (наборы мер)  МК3002
