МЕРА ЭЛЕКТРИЧЕСКОГО
СОПРОТИВЛЕНИЯ МНОГОЗНАЧНАЯ МС3071
класса точности до 0,0005

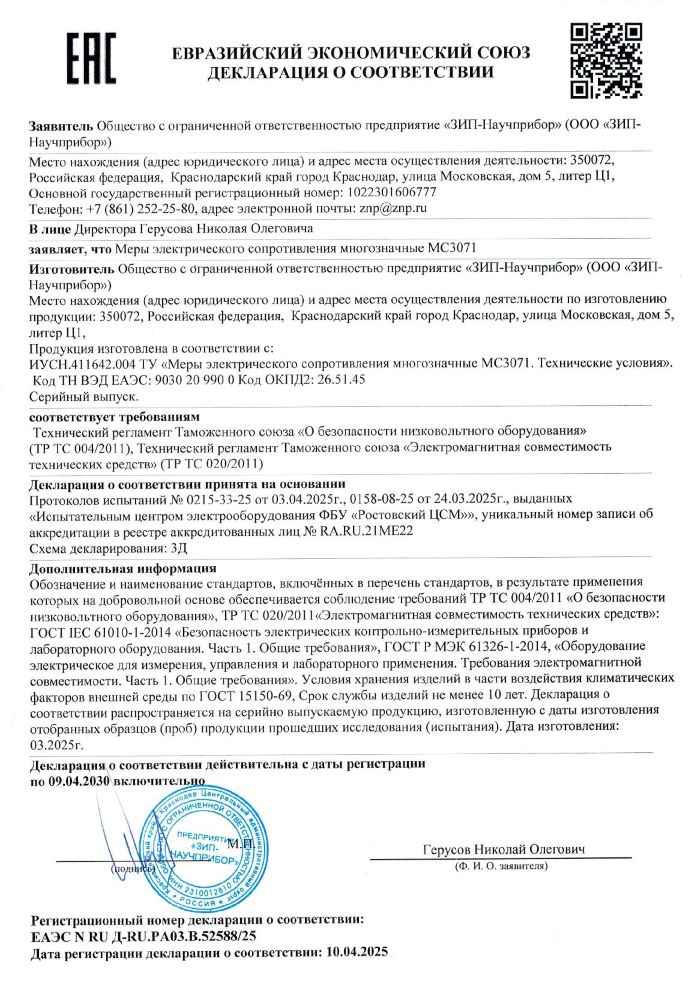

(магазин сопротивлений, калибратор сопротивлений, новое описание типа с улучшенными параметрами и классами точности, внесено в Госреестр средств измерений в августе 2023г. Регистрационный № 89594-23. Декларация о соответствии ЕАЭС: № RU Д-RU.РА01.В.24590/21 ОКПД 2: 26.51.45 ТН ВЭД: 9030 20 990 0
Производство ЗИП-Научприбор. Распечатать страницу Задать вопрос. Заявка
Режимы работы:
- МНОГОЗНАЧНАЯ МЕРА (некомпенсированный режим)
- КАЛИБРАТОР СОПРОТИВЛЕНИЙ (компенсированный режим с автоматическим внесением поправок сопротивления)
Особенности:
- автоматический с программным управлением;
- управление от персонального компьютера, открытый протокол, интерфейсы RS232 и USB.
Разработка и производство ЗИП-Научприбор.
Предназначены для воспроизведения электрического сопротивления в цепях постоянного тока, в том числе в качестве имитаторов термосопротивлений. Изготовлены на базе высокостабильных прецизионных резисторов.
Драйверы и прикладное программное обеспечение (в комплекте поставки).
Руководство по эксплуатации РЭ
Сертификат об утверждении типа (рег. № 89594-23).
Описание типа средств измерений.
Перекрываемый диапазон воспроизведения сопротивлений от 0,02 Ом до 100МОм. Класс точности от 0,0005 до 0,05 по ГОСТ 23737.
● Модификаций - 5. ● Исполнений - 20. Жирным выделены меры новых классов точности.
| Исполнения |
Класс точности |
Диапазон воспроизводимых сопротивлений |
Минимальный шаг |
Мощность рассеивания, мВт |
||
|
номинальная |
максимальная |
|||||
| 1 | МС3071-10 | 0,0005/7·10-6 |
0,1 Ом - 10 кОм |
0,001 |
10 | |
| MC3071-11 | 0,001/7·10-6 | 25 | ||||
| MC3071-12 | 0,002/7·10-6 | 50 | ||||
|
MC3071-13 |
0,005/7·10-6 | |||||
| 2 | MC3071-20 | 0,0005/7·10-7 |
0,02 - 100 кОм |
0,01 | 10 | |
| MC3071-21 | 0,001/7·10-7 | 25 | ||||
| MC3071-22 | 0,002/7·10-6 | 50 | ||||
|
MC3071-23 |
0,005/7·10-6 | |||||
| 3 | MC3071-31 | 0,001/1,4·10-7 |
1,2 Ом - 1 МОм |
0,1 | 50 | |
|
MC3071-32 |
0,002/1,4·10-7 | 10 | ||||
| MC3071-33 | 0,005/1,4·10-7 | 25 | ||||
| MC3071-34 | 0,01/1,4·10-7 | |||||
| 4 | MC3071-43 | 0,005/1,4·10-8 |
2,4 Ом - 10 МОм |
1 | 25 | 50 |
| MC3071-44 | 0,01/1,4·10-8 | |||||
| MC3071-45 | 0,02/2,1·10-8 | |||||
| MC3071-46 | 0,05/3,5·10-8 | |||||
| 5 | MC3071-53 | 0,005/1,4·10-9 |
10 Ом - 100 МОм |
10 | 25 | 50 |
| MC3071-54 | 0,01/1,4·10-9 | |||||
| MC3071-55 | 0,02/2,1·10-9 | |||||
|
MC3071-56 |
0,05/3,5·10-9 | |||||
По запросу заказчика после изготовления прибора может производиться поверка с подготовкой к присвоению требуемого разряда (для присвоения ОМЭС и ММЭС статуса рабочего эталона 1-го, 2-го, 3-го, 4-го разрядов исследование должно проводиться не менее двух лет с интервалом 1 год, т.е не менее 3 раз (1 раз каждый год).
● Нестабильность сопротивления - соответствует классу точности. ● Количество декад - 7. ● Количество ступеней в декаде - 9.
● Абсолютная погрешность имитации датчиков температуры в компенсированном режиме, к примеру, для МС3071-10:
| Платиновые датчики температуры (Pt) | |||||
| Температура | Значения пределов погрешности, ºС | ||||
|
Pt10 |
Pt50 |
Pt100 |
Pt500 |
Pt1000 | |
| -200,000...+0,000 | ±0,020 | ±0,005 | ±0,0031 | ±0,002 | |
| +0,001...+200,000 | ±0,025 | ±0,010 | ±0,0050 | ±0,003 | |
| +200,001...+500,000 | ±0,030 | ±0,010 | ±0,0065 | ±0,005 | |
| +500,000...+850,000 | ±0,035 | ±0,015 | ±0,0100 | ±0,008 | |
| Медные датчики температуры (Cu) | |||||
| Температура | Значения пределов погрешности, ºС | ||||
|
Cu10 |
Cu50 |
Cu100 |
Cu500 |
Cu1000 | |
| -200,000...+0,000 | ±0,02 | ±0,0045 | ±0,002 | ±0,0015 | ±0,0015 |
| +0,001...+200,000 | ±0,02 | ±0,0060 | ±0,002 | ±0,0025 | ±0,0025 |
| Никелевые датчики температуры (Ni) | |||||
| Температура | Значения пределов погрешности, ºС | ||||
|
Ni10 |
Ni50 |
Ni100 |
Ni500 |
Ni1000 | |
| -200,000...+0,000 | ±0,020 | ±0,004 | ±0,002 | ±0,0010 | |
| +0,001...+100,000 | ±0,015 | ±0,0015 | |||
| +100,001...+180,000 | ±0,015 | ±0,0015 | |||
● Время смены значения сопротивления не более 1с.
●
Схема подключения
- двух/четырехзажимная.
● Потребляемая мощность не более 15ВА.
● Габаритные размеры (ГхШхВ) 400х365х215мм. Масса < 11кг.
► Автоматический расчет и отображение воспроизводимого сопротивления и его отклонения от номинала, максимальных входных токов и напряжений.
► Имитация датчиков температуры всех типов с любой номинальной статистической характеристикой (НСХ) для исполнений МС3071-10, 11, 12, 13, 20, 21, 22, 23 от прикладного программного обеспечения (в комплекте поставки).
► Отсутствие вариации начального сопротивления.
► Создание и сохранение последовательности сопротивлений для автоматизации измерений.
► Драйверы и прикладное программное обеспечение "УММС"(в комплекте поставки).
► Интерфейсы RS232, USB.
► Открытые протоколы обмена MODBUS и SCPI.
► Соответствуют ГОСТ 23737, ГОСТ 22261.
Пример обозначения при заказе: МС3071-120-14.1 , где 120 - диапазон воспроизводимых сопротивлений (1), класс точности (2), температура калибровки (0), затем 14.1 - климатическое исполнение (1) и категория помещения (4.1). Подробнее в Руководстве по эксплуатации РЭ.
Сертифицированы, зарегистрированы в Госреестре средств измерений. Выпускается по ИУСН.411642.004ТУ.
Разработчик и изготовитель ЗИП-Научприбор.
А также смотрите магазины сопротивлений МС3070 кл. 0,001; 0,002 и 0,005, МС3057 кл. 0,005 и 0,01 МС3055 кл. 0,02 и 0,05, меры сопротивления МС3050М, МС3080, МС3080М, МС3081, наборы (комплекты) мер сопротивления термостатированные МС3050Т, МК300, имитаторы термопреобразователей (наборы мер) МК3002
