СТАНДАРТЫ СОПРОТИВЛЕНИЯ Resistance Ctandards
1. Меры электрического сопротивления однозначные герметизированные МС3050М-1, МС3050М-2, МС3050М-3
2. Меры электрического сопротивления МС3075 высокоомные
3. Модули мер электрического сопротивления высокоомные
Производство ЗИП-Научприбор. Распечатать страницу Задать вопрос. Заявка

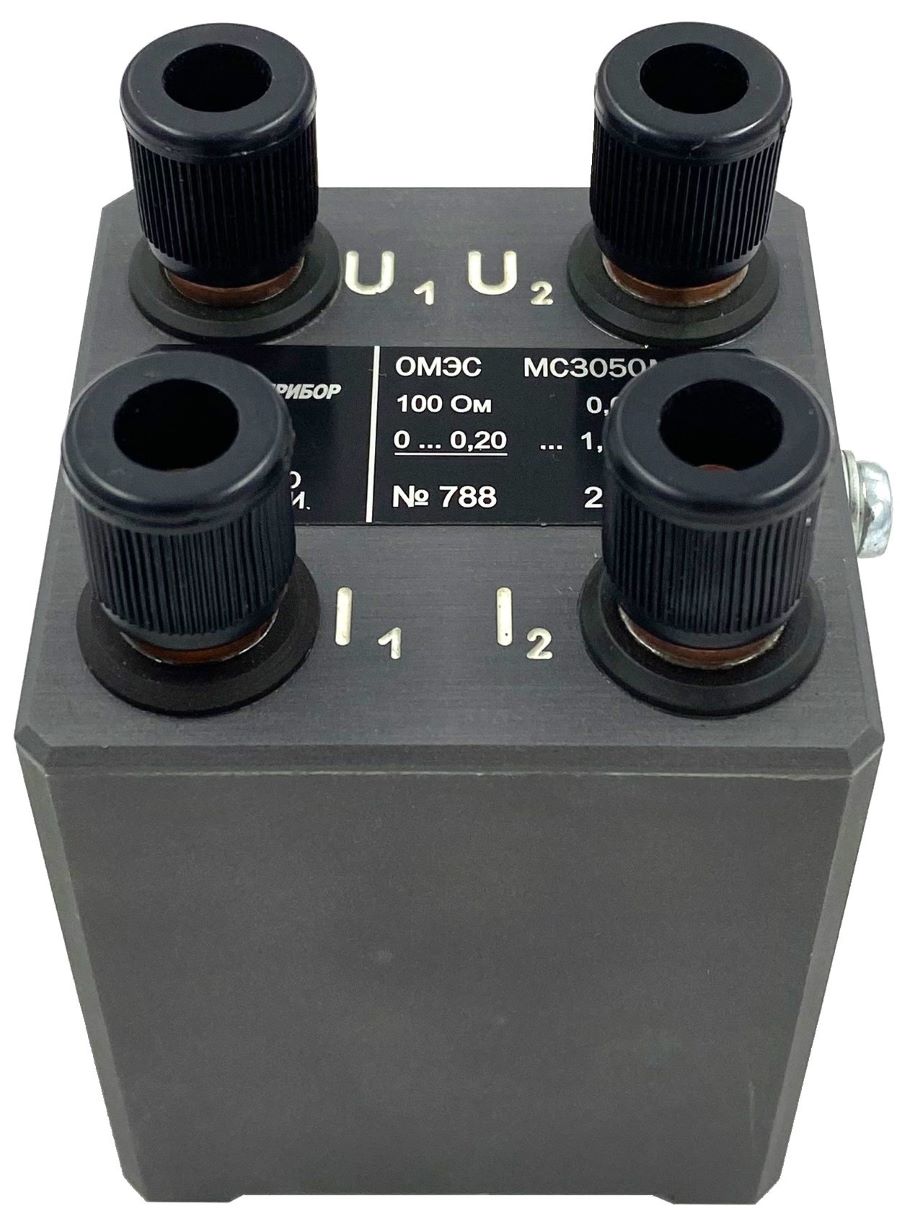

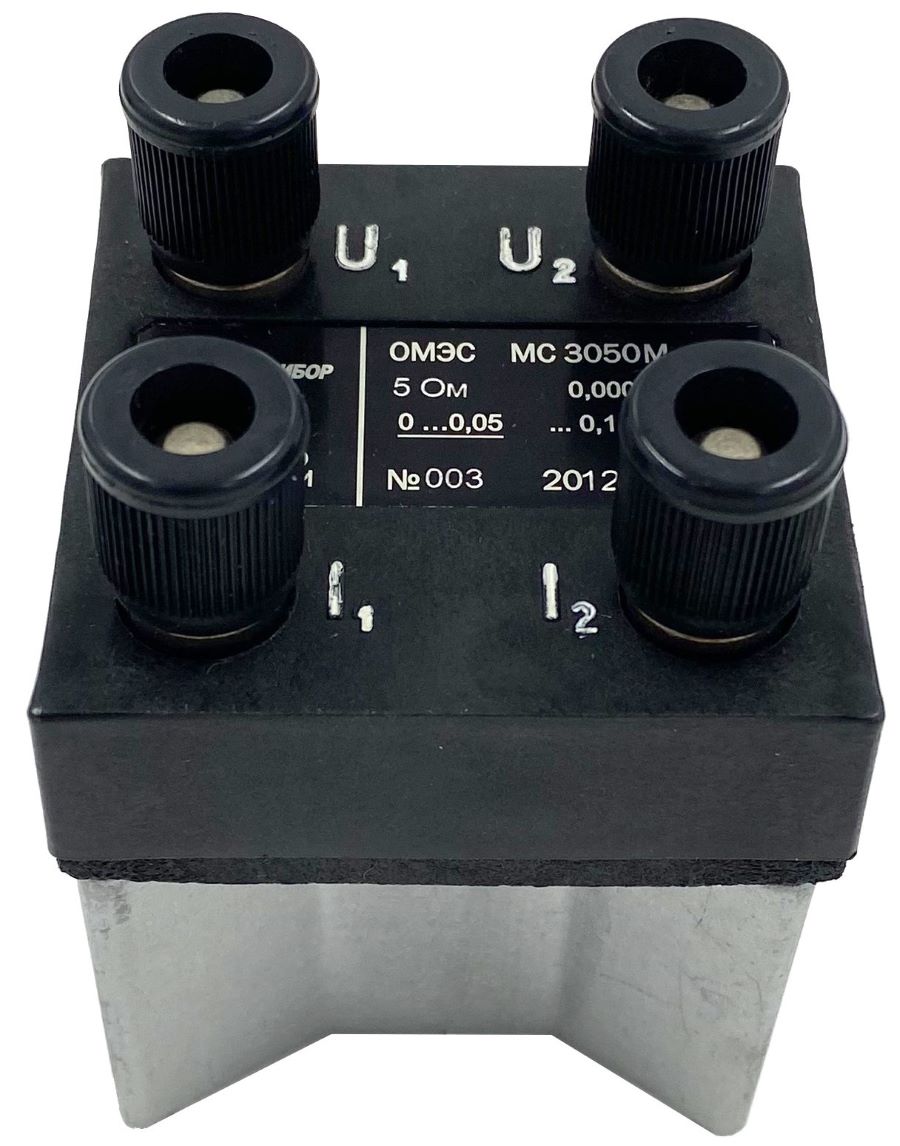

1. Меры электрического сопротивления однозначные герметизированные
- наивысшей стабильности MC3050M-1 и МС3050М-2,
- повышенной мощности MC3050M-2,
- низкоомные MC3050M-3
Выпускаются по ТУ 4225-039-16851585-2010, соответствуют ГОСТ 23737-79.
Зарегистрированы в Госреестре средств измерений за № 46843-11

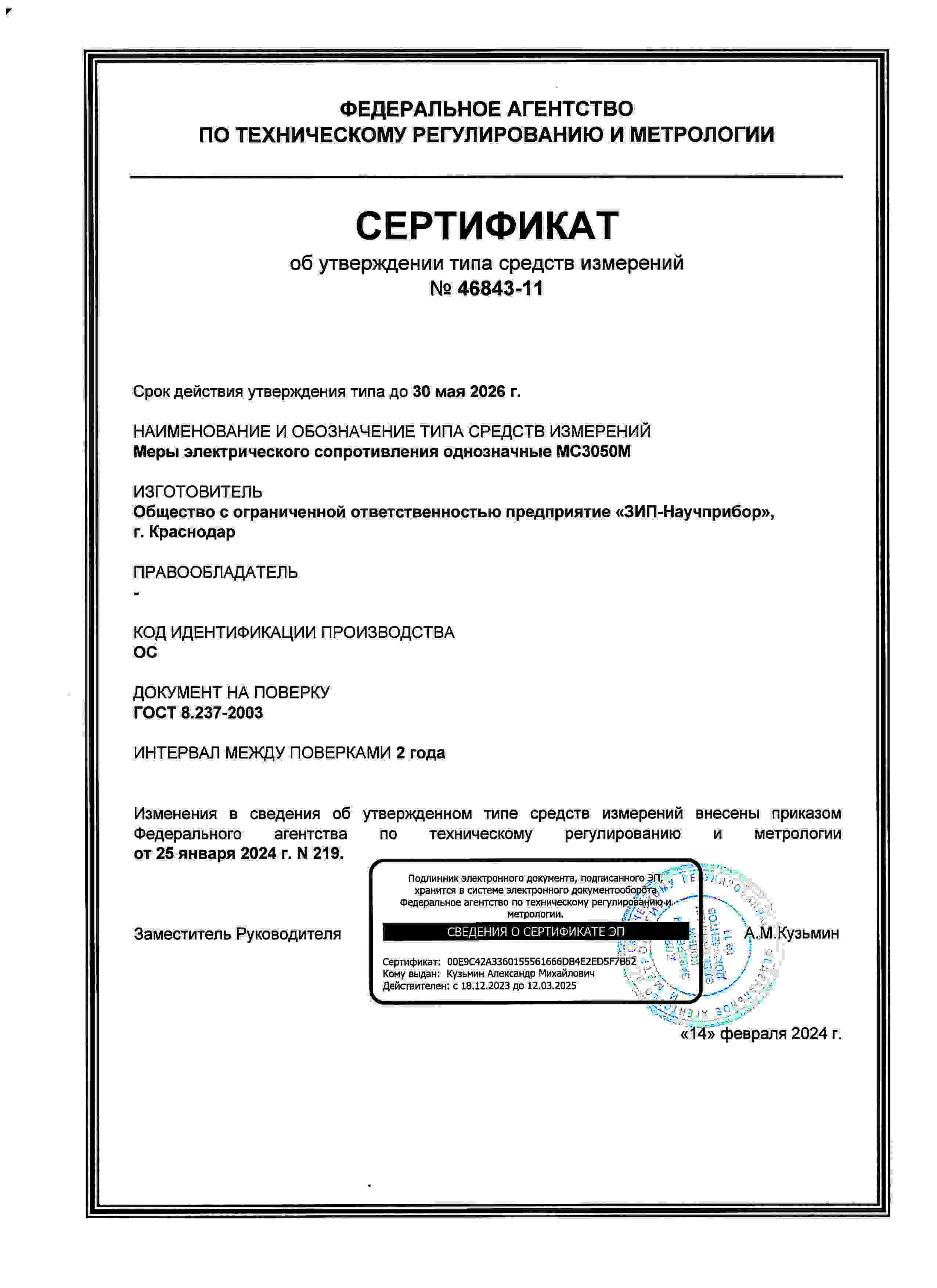

Сертификат об утверждении типа средств измерений RU.C.34.001.А №42687
Описание типа. Отказное решение (TP TC).
Госреестр Республики Казахстан № KZ.02.03.06496.2015/46843-11 11705.
Госреестр Республики Беларусь № РБ 03 13 6116 16 10654.
Производство - ЗИП-Научприбор.
Предназначены для применения в качестве государственных эталонов, образцовых и рабочих мер в цепях постоянного тока.
Номинальные значения сопротивления любые в диапазоне от 0,001 до 100000 Ом в зависимости от модификации MC3050M-1, MC3050M-2, MC3050M-3.
Нестабильность сопротивления за 1 год лучшая ±1ppm (для рабочих эталонов в интервале сопротивлений от 1 до 105 Ом).
Максимальная мощность до 0,2Вт (для мер МС3050М-2 - до 1Вт).
Габаритные размеры и масса 84,5х59х59мм и 0,38кг для МС3050М-1, 90х70х70мм и 0,9кг для МС3050М-2, 84,5х59х59мм и 0,37кг для MC3050M-3.
Изменение
сопротивления после циклических воздействий температуры:
-0…+30°С – пренебрежимо мало;
- 0…+100°С - < 0,5 ppm.
Изменение сопротивления за 15 лет наблюдений не более 2ppm.
Аттестация с погрешностью 0,2 ppm и лучше прозводится в ФГУП ВНИИМ им. Д. И. Менделеева;
Высокие метрологические характеристики подтверждены ведущими метрологическими центрами: Россия (ВНИИМ, ГНИИИ-32),Франция (LCIE), Германия (PTB), Италия (IEN), Англия (NPL), Швейцария (OFMET), Швеция (NMI), Финляндия (VTT), Сингапур (PSB), Норвегия (JV), Канада (NRC).
Разработаны и выпускаются взамен мер сопротивления P3030, P310, P321, P331, MС3005, MС3006, MС3007, MС3050.
Расширенный диапазон номиналов позволяет обеспечить единство температурных измерений с эталонами платиновых термометров сопротивления по Международной Температурной Шкале (МТШ-90).
Метрологические и технические характеристики нормированы в соответствии с ГОСТ 23737-79 и представлены в таблицах 1-3.
Таблица 1. Основные метрологические характеристики
|
Модификация ОМЭС |
Диапазон номинальныхзначений сопротивления, Ом |
Класс точности ОМЭС по ГОСТ 23737-79 | Допускаемое относительное отклонение действительного значения сопротивленияот номинального при превичной поверке, %, не более | Пределы допускаемой относительной погрешности, % |
| 1 | 2 | 3 | 4 | 5 |
|
MC3050M-1 |
от 1 до 100000 включит. |
0,0005 |
±0,005 |
±0,00025 |
|
0,001 |
±0,0005 |
|||
|
0,002 |
±0,0008 |
|||
|
MC3050M-2 |
от 1 до 10000 включит. |
0,0005 |
±0,01 |
±0,0005 |
|
0,001 |
±0,001 |
|||
|
0,002 |
±0,0015 |
|||
|
0,005 |
0,003 |
|||
|
0,01 |
0,005 |
|||
|
MC3050M-3 |
от 0,001 до 0,999 включит. |
0,0005 |
±0,01 |
±0,0005 |
|
0,001 |
±0,001 |
|||
|
0,002 |
±0,002 |
|||
|
0,005 |
0,005 |
|||
|
0,01 |
0,01 |
Примечание:
По запросу
заказчика после изготовления прибора может производиться поверка с подготовкой к
присвоению требуемого разряда (для присвоения ОМЭС и ММЭС
статуса рабочего эталона 1-го, 2-го, 3-го, 4-го разрядов исследование должно
проводиться не менее двух лет с интервалом 1 год, в течение которых должно быть
проведено не менее 3 поверок).
Таблица 2. Дополнительные метрологические характеристики
| Наименование характеристики |
Значение |
|
Модификация MC3050M-1 |
|
| Классы точности по ГОСТ 23737-79 | 0,0005; 0,001; 0,002 |
|
Мощность рассеивания ОМЭС, Вт - номинальная (для кл. т. 0,0005; 0,001; 0,002) - максимальная (для кл. т. 0,0005; 0,001) - максимальная (для кл. т. 0,002) - предельная (для кл. т. 0,0005; 0,001; 0,002) |
0,05 0,1 0,2 0,5 |
|
Модификация MC3050M-2 |
|
| Классы точности по ГОСТ 23737-79 | 0,0005; 0,001; 0,002; 0,005; 0,01 |
|
Мощность рассеивания ОМЭС, Вт - номинальная (для кл. т. 0,0005; 0,001; 0,002; 0,005; 0,01) - максимальная (для кл. т. 0,0005) - максимальная (для кл. т. 0,001; 0,002; 0,005; 0,01) - предельная (для кл. т. 0,0005; 0,001; 0,002; 0,005; 0,01) |
0,2 0,5 1,0 2,0 |
|
Модификация MC3050M-3 |
|
| Классы точности по ГОСТ 23737-79 | 0,0005; 0,001; 0,002; 0,005; 0,01 |
|
Мощность рассеивания ОМЭС, Вт - номинальная (для кл. т. 0,0005; 0,001; 0,002; 0,005; 0,01) - максимальная (для кл. т. 0,0005; 0,001; 0,002; 0,005; 0,01) - максимальная (для кл. т. 0,0005; 0,001; 0,002; 0,005; 0,01) |
0,05 0,20 1,00 |
Таблица 3. Основные технические характеристики
| Нормальные условия эксплуатации: |
Значение от...до включительно |
| - температура окружающей среды (для кл. т. 0,0005; 0,001; 0,002), °С |
от 19,9 до 20,1; от 22,9 до 23,1 от 24,9 до 25,1; от 26,9 до 27,1 |
| - температура окружающей среды (для кл. т. 0,002), °С |
от 19,8 до 20,2; от 22,8 до 23,2 от 24,8 до 25,2; от 26,8 до 27,2 |
| - температура окружающей среды (для кл. т. 0,005; 0,01), °С |
от 19,5 до 20,5; от 22,5 до 23,5 от 24,5 до 25,5; от 26,5 до 27,5 |
|
- относительная влажность воздуха (без конденсации), % - атмосферное давление, кПа |
от 25 до 80 от 84 до 106,7 |
Рабочие условия применения от минус 40 до +50°С.
Принимаются также заказы на поставку полного комплекта Коммутируемого набора прецизионных измерительных резисторов транспортируемого MK3002 с номинальными значениями сопротивления 1; 10; 100; 1000; 10000; 100000 Ом. Изготовитель - ЗИП-Научприбор.
Разработчик и изготовитель ЗИП-Научприбор.
================================================================

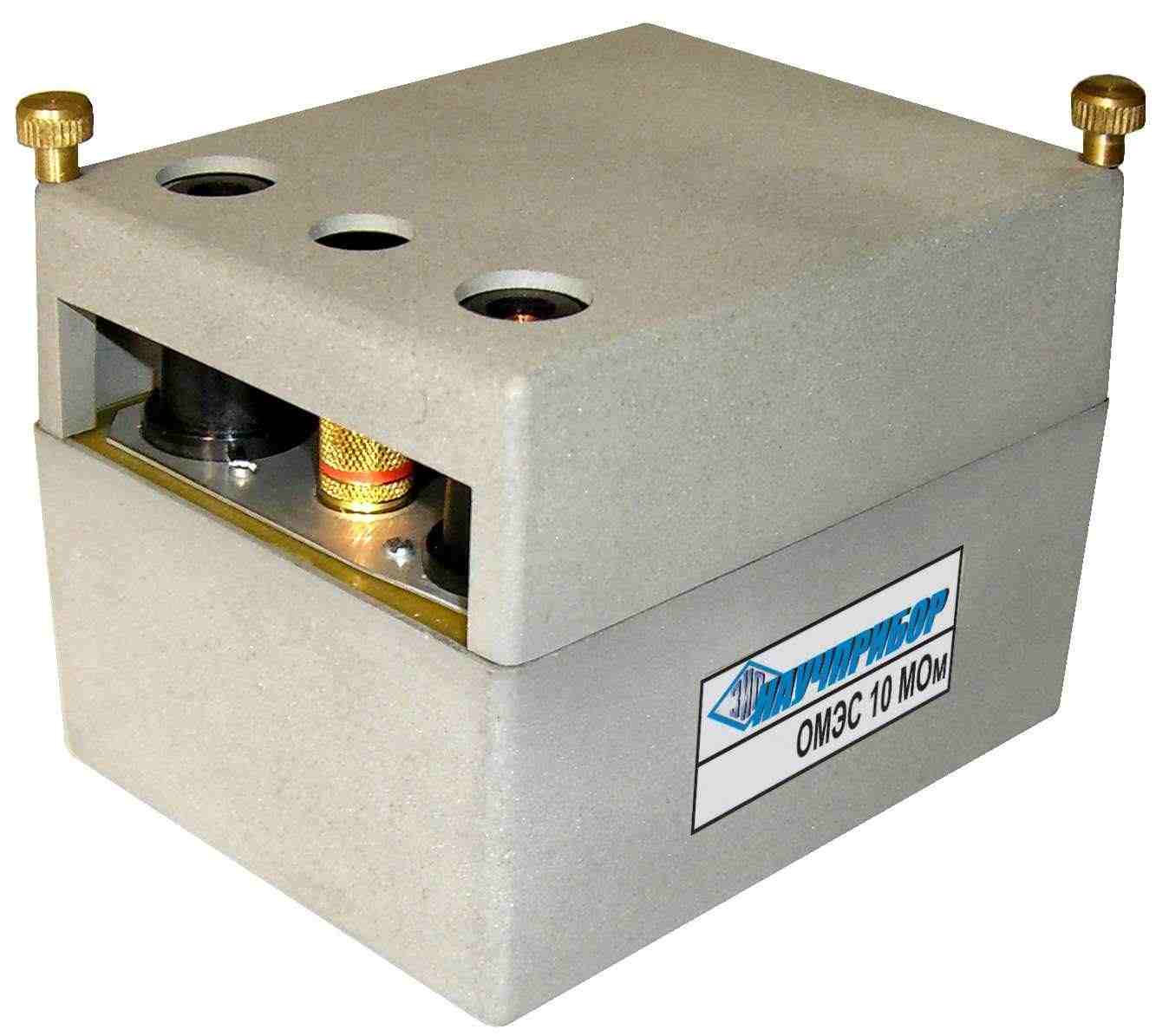

2. Меры электрического сопротивления МС3075 высокоомные
 Предназначены для применения в качестве государственных эталонов, образцовых и рабочих мер в цепях постоянного тока в воздушной среде.
♦ Номинальные значения сопротивления 1МОм и 10МОм. ♦ Класс точности по ГОСТ 8.237-2003 - 0,01. ♦ Нестабильность сопротивления за 1 год до 100ppm. ♦ Напряжение, В: - номинальное - 250В для 106 Ом, 700В для 107 Ом; - максимальное - 500В для 106 Ом, 1000В для 107 Ом. ♦ Габариты, масса, не более: 130х95х127мм, 1кг. ♦ Изменение сопротивления после циклических воздействий температуры: от 0 до +30°C - пренебрежимо мало. Внесены в перечень снабжения. Изготовитель мер сопротивления МС3075 - ЗАО "НПЦентр". |
====================================================================================
3. Модули мер электрического сопротивления МС3074
высокоомные
|
настройки в качестве технологических мер сопротивления.
♦ Номинальные значения сопротивления 1МОм и 10МОм. ♦ Пределы допускаемой основной относительной погрешности - 0,01%. ♦ Допускаемо относительное отклонение действительного значения сопротивления от номинального ±0,01%.
♦ Напряжение: - номинальное - 250В для 106 Ом, 700В для 107 Ом; - максимальное - 500В для 106 Ом, 1000В для 107 Ом. ♦ Изменение сопротивления после циклических воздействий температуры: от 0 до +30°C - пренебрежимо мало. ♦ Габариты, масса, не более: 130х95х127мм, 1кг. ♦ Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию. Гарантийный срок хранения 6 месяцев с момента поставки.
Изготовитель модулей мер сопротивления - ООО "ЗИП-Научприбор". |
ООО предприятие "ЗИП-Научприбор", znp@znp.ru , zslv@znp.ru , http://www.znp.ru .
Тел/факсы +7-(861)252-25-80, 252-32-20, 252-32-92 , Россия, 350072, г. Краснодар, ул. Московская, 5, литер Ц1.
А также смотрите меры сопротивления MC3080, МС3080М, МС3081, наборы (комплекты) мер сопротивления термостатированные MC3050T, MK300, имитаторы термопреобразователей (наборы мер) MK3002, магазины сопротивлений MC3070 кл. 0,001; 0,002 и 0,005, MC3071 кл. до 0,001, MC3057 кл. 0,005 и 0,01, MC3055 кл. 0,02 и 0,05
|
Россия, 350072, Краснодарский край, г. Краснодар, ул. Московская, 5, литер Ц1.
|
Информация |
Документы |
Навигация
|
The most stable resistance standard MC3050M-1 and MC3050M-2 having higher power
Apply as primary resistance standards in calibration laboratories for the air and liquid mediums(such as organosilicone fluid, kerosene etc.).
Note: MC3050M-1 can be calibrated for AC by request of customer.
Time constant for MC3050M-1 no more than 1 ns: 30 for 1 and 104 Ohm;
5 for 10 Ohm; 2 for 102, 103 Ohm (for 105 Ohm is not standardized).
¨ Resistance values from 1 to 100 000 Ohm
(for MC3050M-2 from 1 to 10 000 Ohm).
¨ Long-term stability ±1ppm per year (for working standards).
¨ Maximum dissipation 0,2 W (for MC3050M-2 – 1 W).
¨ Demensions 84,5´59´59 mm, weight 0,38 kg
(MC3050M-2 – 90х70х70 mm, 0,9 kg).
¨ Resistance deviations after cycling:
-0…+30 °С – not detected;
-0…+100 °С - < 0,5 ppm.
Tests have shown that resistors of this type are stable to within ≤ ± 2 ppm over a period of 15 years.
Certification with accuracy 0,2 ppm and better provided by
D.I.Mendeleyev Institute for Metrology VNIIM;
Designed and manufactured to replace P3030, P321, P331, MC3005, MC3006, MC3007, MC3050.
Wide range provides conformity to RTD standards by International Temperature Scale (ITS-90)
Certified, registered in the Russian State Registry of Measuring Equipment.
