Щитовые цифровые амперметры вольтметры ваттметры варметры ваттварметры частотомеры серии 3021 (СА3021, СВ3021, СР3021, СК3021, СТ3021, СС3021)
действующего значения габарита 120х120 mm (I U W var Wvar Hz)
(digital panelboard devices of the series 3021 of working value).
Производство ЗИП-Научприбор Распечатать страницу Задать вопрос. Заявка Гарантия 36 мес.
/ В состав электроизмерительных приборов серии 3021 входят:

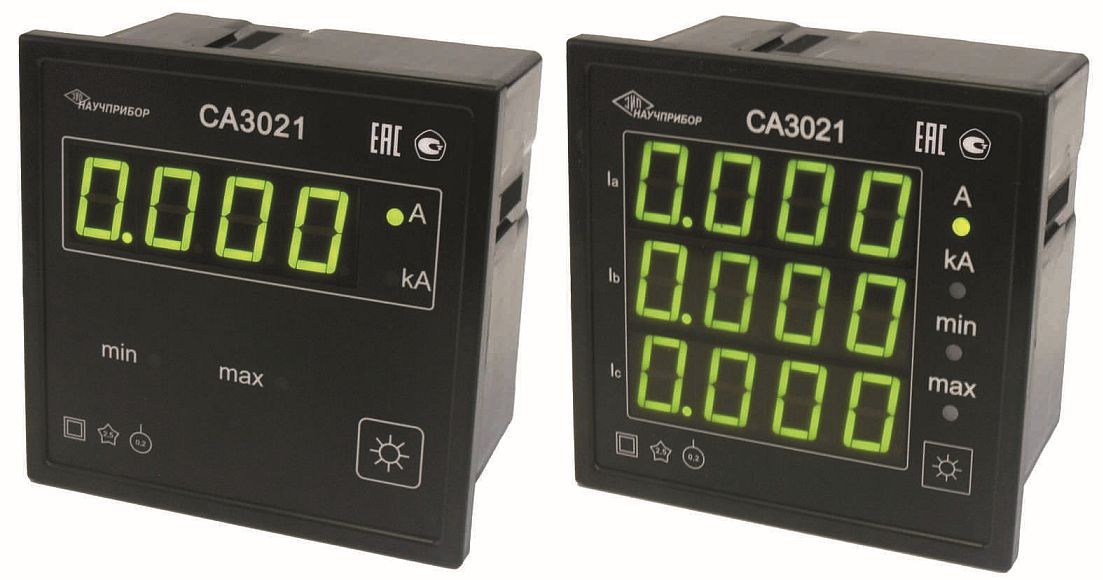

- амперметр СА3021 однофазный, - частотомер СС3021,

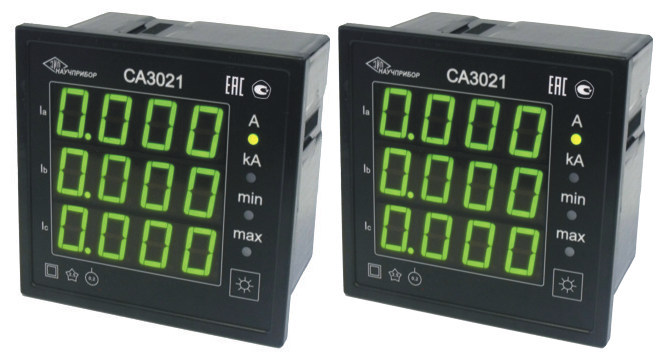

- амперметр СА3021 трехфазный, - ваттметр СР3021,

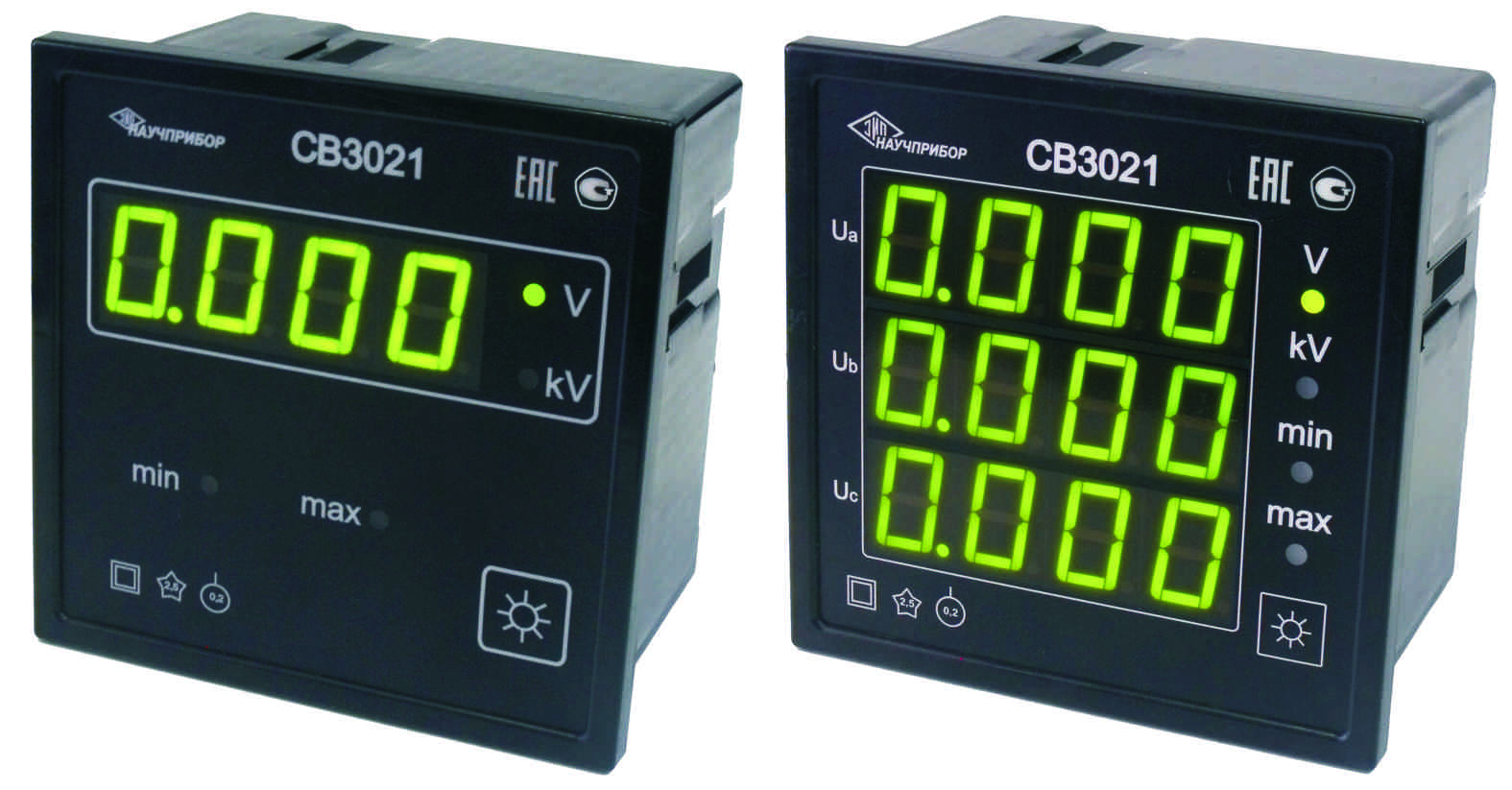

- вольтметр СВ3021 однофазный, - варметр СТ3021,

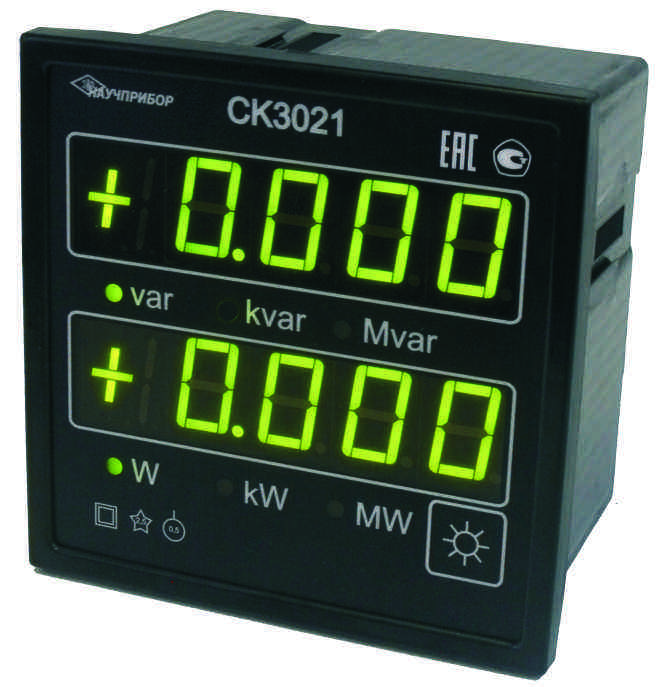

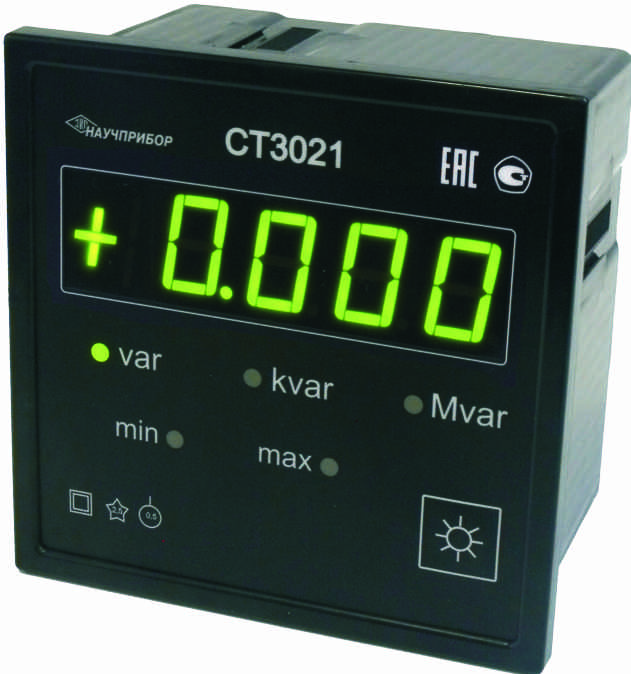

- вольтметр СВ3021 трехфазный, - ваттварметр СК3021.
Все приборы серии 3021 подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН). Приборы измеряют действующие значения переменного тока, напряжения, активную и реактивную мощность, частоту сети и передают измеренные значения параметров сети по гальванически развязанному интерфейсу RS485.
Приборы серии 3021 имеют возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (Кн) и индицируют значения измеряемых сигналов с учетом установленных коэффициентов трансформации.
Кроме функции измерения приборы серии 3021 реализуют функцию контроля минимального и максимального допустимых значений измеряемого параметра. Выход значения измеряемого параметра за границы установленных уставок индицируется миганием цифрового индикатора и свечением индикаторов «min» или «max», при этом срабатывает соответствующее реле и замыкает свои контакты.
Приборы серии 3021 предназначены для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 оС до 50 оС и относительной влажности 90% при 30оС.
Питание приборов серии 3021 осуществляется от сети переменного тока напряжением (90 … 260)В и частотой (47 … 55)Гц или постоянным напряжением (120 … 300)В. Изготовитель - "ЗИП-Научприбор".
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Амперметры СА3021 - однофазные и трехфазные
Документация на амперметры и вольтметры:
Руководство по эксплуатации РЭ.
Сертификат об утверждении типа средств измерений.
Описание типа средств измерений.

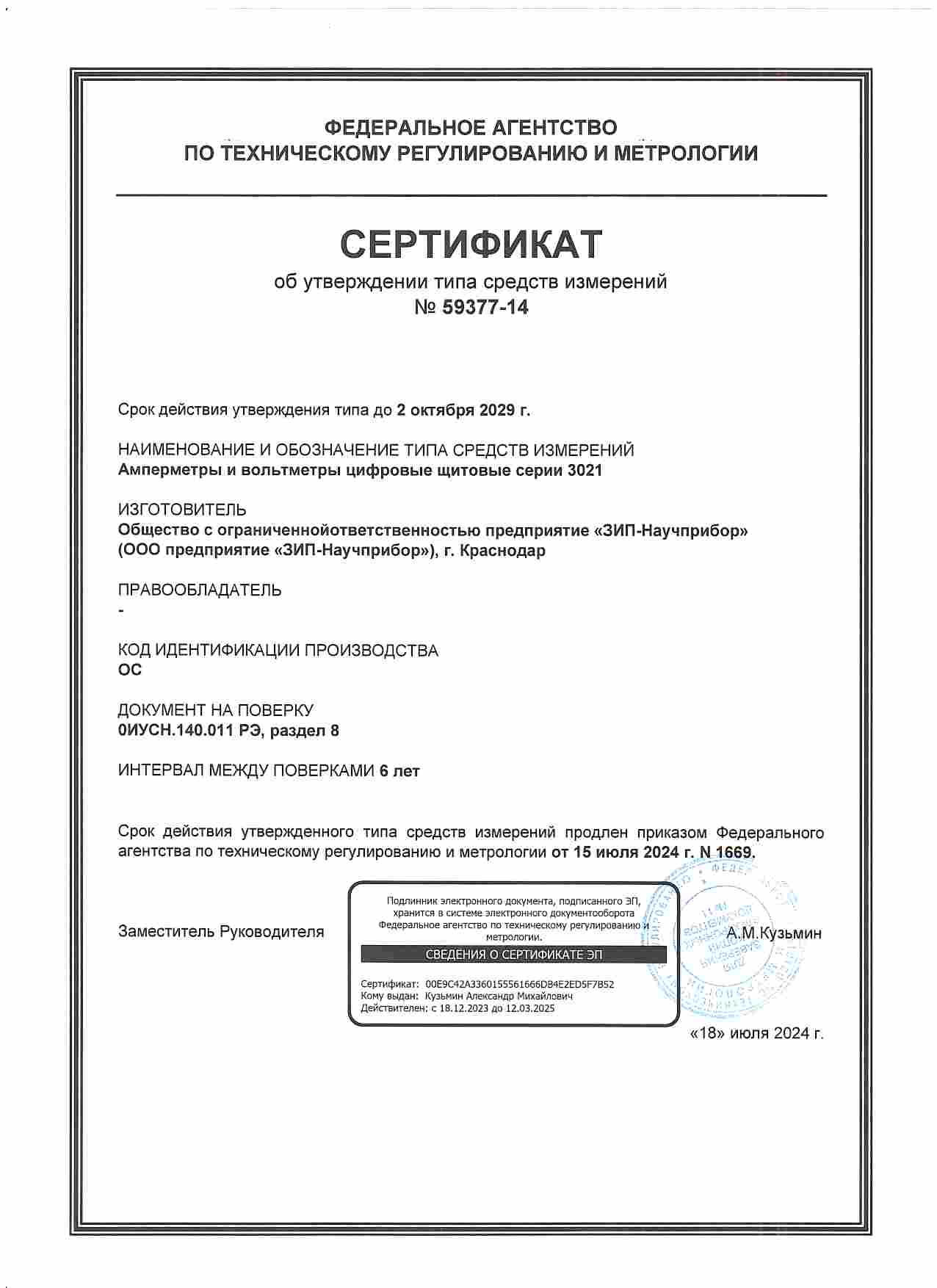

Зарегистрированы в Госреестре средств измерений за №42945-09.
Программа связи с компьютером.
Пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого тока
Номинальное значение измеряемого тока Iн - 1 или 5А
Количество измеряемых каналов - 1 или 3.
Динамический диапазон измеряемых токов - от 0,01Iн до 1,5Iн
Частотный диапазон измеряемых токов - от 45 до 850Гц
Потребляемая мощность, не более 5В.А для однофазных и не более 7,5ВА для 3-х фазных амперметров
Габаритные размеры, 120х120х90мм, масса, не более 0,55кг. Приборы могут комплектоваться переходными рамками для встраивания в щиты с отверстиями под габариты 140х140 или 160х160 мм.
Вольтметры СВ3021 - однофазные и трехфазные
Пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого напряжения
Номинальное значение измеряемого напряжения Uн 100 или 250В.
Количество измеряемых каналов - 1 или 3.
Динамический диапазон измеряемых напряжений,
от 0,1Uн до 1,5Uн для СВ3021-100;
от 0,1Uн до 1,2Uн для СВ3021-250.
Частотный диапазон измеряемых напряжений - от 45 до 850Гц
Потребляемая мощность, не более 5В.А для однофазных и не более 7,5ВА для 3-х фазных вольтметров
Габаритные размеры, 120х120х90мм, масса, не более 0,55кг. Приборы могут комплектоваться переходными рамками для встраивания в щиты с отверстиями под габариты 140х140 или 160х160 мм.
Амперметры и вольтметры цифровые щитовые серии 3021 выпускаются по ТУ 4221-034-16851585-2014.
Сертифицированы, зарегистрированы в Госреестре средств измерений.
Форма заказа амперметров и вольтметров серии 3021:
СХ3020-ХХХ-Х
1 2 3,
где 1 - тип прибора: А - амперметр; B - вольтметр.
2 - номинальное значение измеряемого тока или напряжения:
а) для амперметров
- 1 - амперметр с номинальным значением измеряемого тока 1 А;
- 5 - амперметр с номинальным значением измеряемого тока 5 А;
б) для вольтметров
- 100 - вольтметр с номинальным значением измеряемого напряжения 100 В;
- 250 - вольтметр с номинальным значением измеряемого напряжения 250 В;
3 - исполнение прибора:
- 1 - один измерительный канал (не указывается);
- 3 - три измерительных канала (трехфазный).
Пример записи обозначения амперметра серии 3021 с номинальным значением измеряемого тока 1 А и одним измерительным каналом (однофазный): "Амперметр цифровой щитовой CА3021-1 ТУ4221-034-16851585-2014".

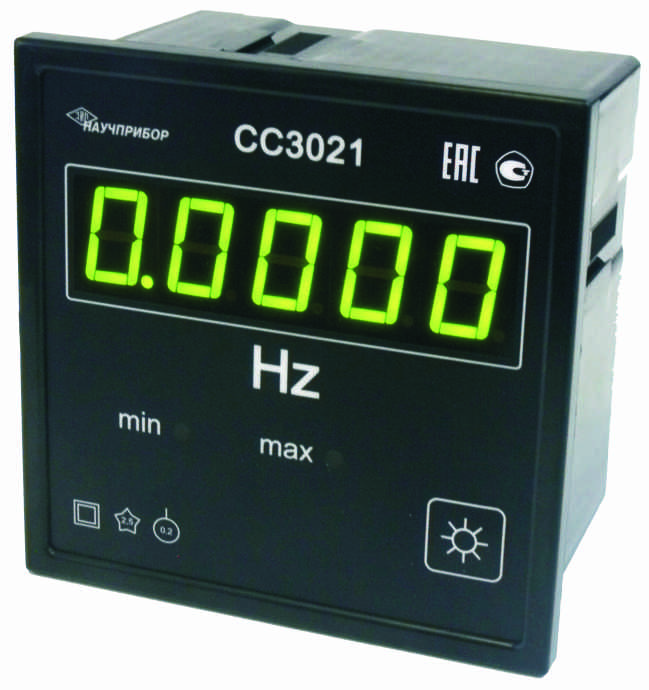

Частотомеры СС3021
Документация на частотомеры:
Руководство по эксплуатации РЭ.

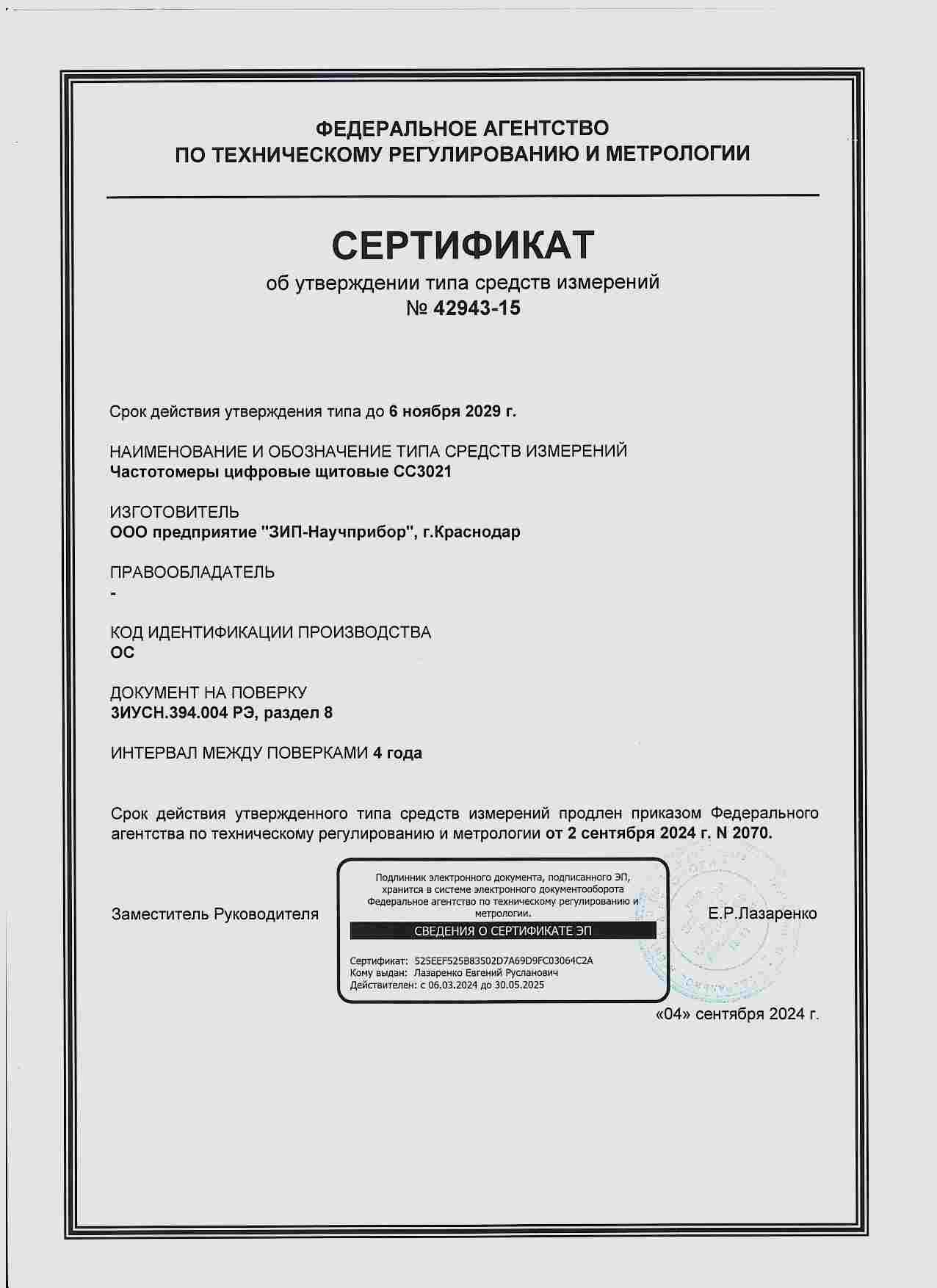

Сертификат об утверждении типа средств измерений.
Описание типа средств измерений.

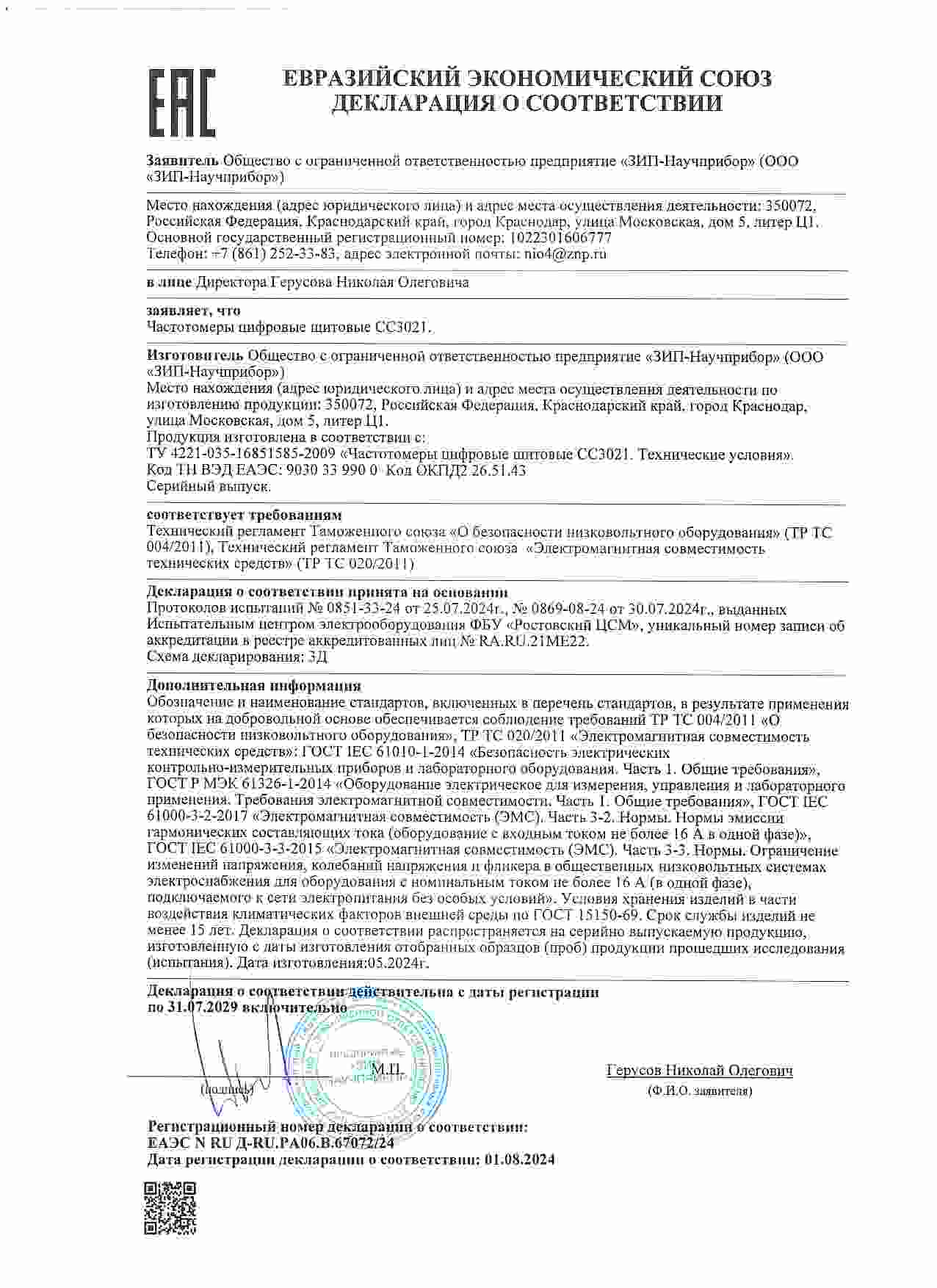

Зарегистрированы в Госреестре средств измерений за №42943-09.
Программа связи с компьютером.
• Пределы допускаемой основной относительной погрешности ±0,01%.
• Диапазон измеряемых частот - от 40 до 5000Гц
• Диапазон входного напряжения - от 30 до 250В
• Потребляемая мощность, не более 5В.А
• Габаритные размеры, 120х120х90мм, масса, не более 0,55кг. Приборы могут комплектоваться переходными рамками для встраивания в щиты с отверстиями под габариты 140х140 или 160х160 мм.
Частотомеры цифровые щитовые выпускаются по ТУ 4221-035-16851585-2009.
Сертифицированы, зарегистрированы в Госреестре средств измерений.
Форма заказа частотомера СС3021: "Частотомер цифровой щитовой СС3021 ТУ4221-035-16851585-2009".

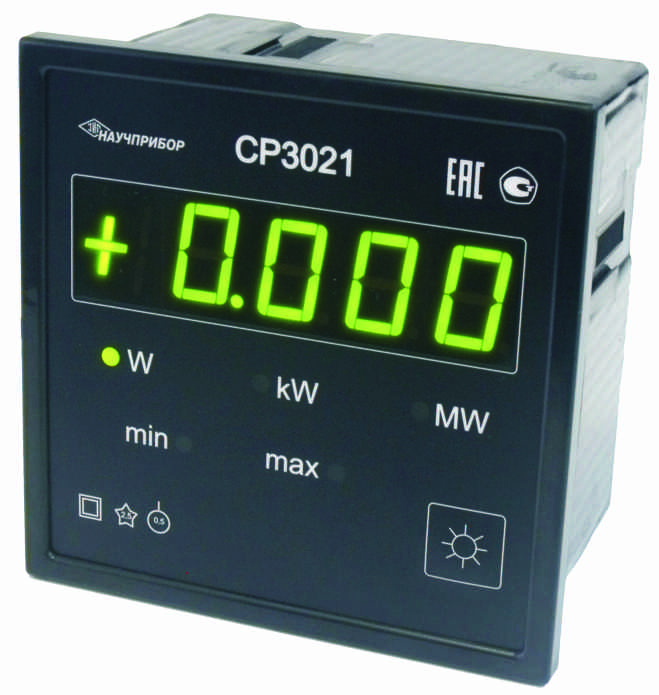

Ваттметры СР3021
Документация на ваттметры, варметры и ваттварметры:
Руководство по эксплуатации РЭ.
Сертификат об утверждении типа средств измерений.
Описание типа средств измерений.

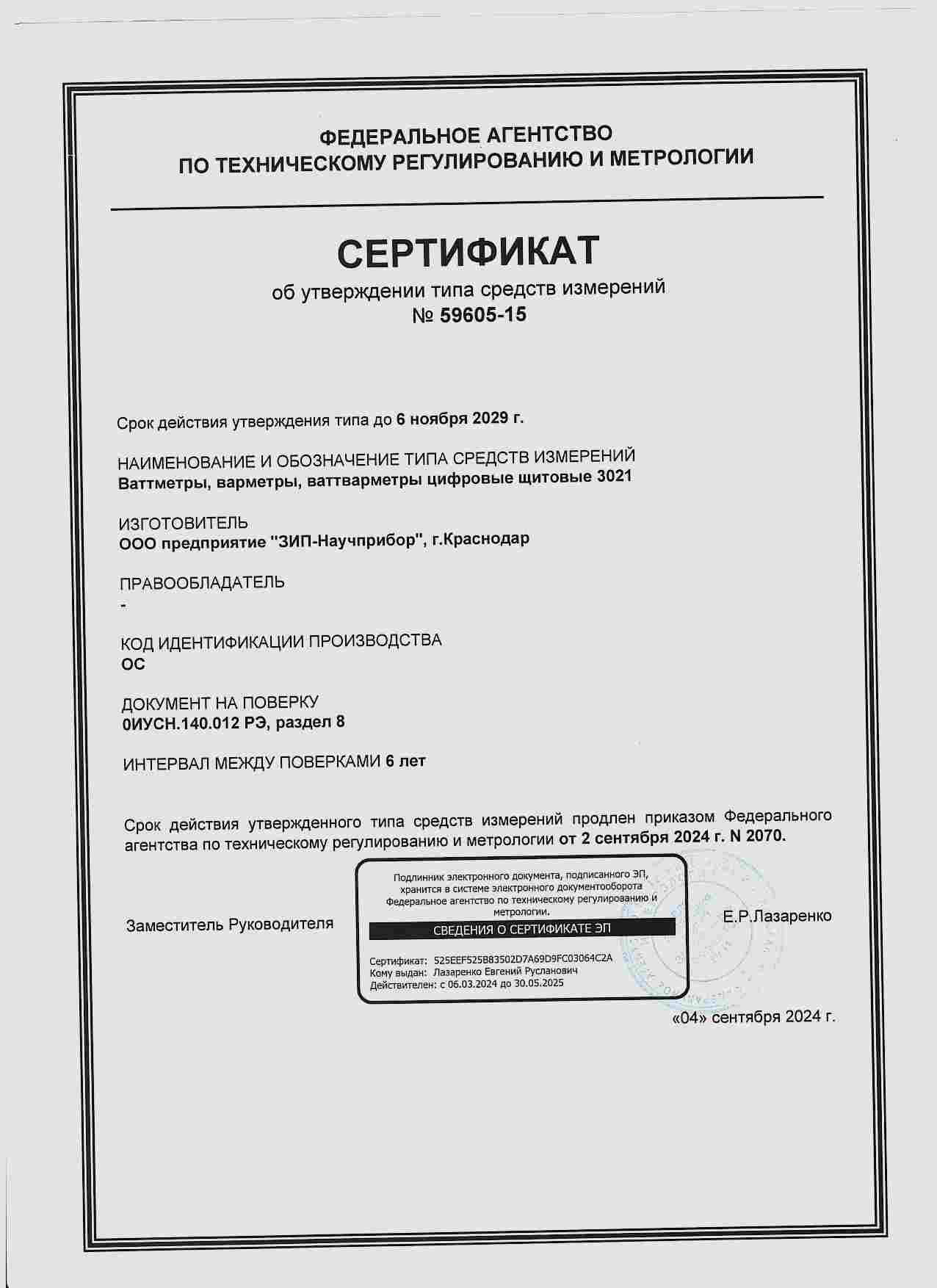

Зарегистрированы в Госреестре средств измерений за №42944-09.
Программа связи с компьютером.
Пределы допускаемой основной приведенной погрешности ±0,5% к номинальному значению измеряемой активной мощности.
Номинальное значение входных напряжений Uн - 57,7В или 220В для фазных напряжений и 100В или 380В для линейных напряжений
Номинальное значение входных токов Iн - 1 или 5А
Диапазон изменения входных напряжений - от 0,8Uн до 1,2Uн
Диапазон изменения входных токов - от 0,01Iн до 1,2Iн
Диапазон изменения частоты - от 48 до 52Гц
Диапазон изменения cosφ - ±(0…1…0)
Потребляемая мощность, не более 7,5В.А
Габаритные размеры, 120х120х90мм, масса, не более 0,55кг. Приборы могут комплектоваться переходными рамками для встраивания в щиты с отверстиями под габариты 140х140 или 160х160 мм.
Варметры СТ3021
Пределы допускаемой основной приведенной погрешности ±0,5% к номинальному значению измеряемой реактивной мощности.
Номинальное значение входных напряжений Uн - 57,7В или 220В для фазных напряжений и 100В или 380В для линейных напряжений
Номинальное значение входных токов Iн - 1 или 5А
Диапазон изменения входных напряжений - от 0,8Uн до 1,2Uн
Диапазон изменения входных токов - от 0,01Iн до 1,2Iн
Диапазон изменения частоты - от 48 до 52Гц
Диапазон изменения sinφ
±(0,5…1…0,5) для 4-х проводной схемы
±(0,6…1…0,6) для 3-х проводной схемы
Потребляемая мощность, не более 7,5В.А
Габаритные размеры, 120х120х90мм, масса, не более 0,55кг. Приборы могут комплектоваться переходными рамками для встраивания в щиты с отверстиями под габариты 140х140 или 160х160 мм.
Ваттварметры СК3021
Пределы допускаемой основной приведенной погрешности ±0,5% к номинальному значению измеряемой активной или реактивной мощности.
Номинальное значение входных напряжений Uн - 57,7В или 220В для фазных напряжений и 100В или 380В для линейных напряжений
Номинальное значение входных токов Iн - 1 или 5А
Диапазон изменения входных напряжений - от 0,8Uн до 1,2Uн
Диапазон изменения входных токов - от 0,01Iн до 1,2Iн
Диапазон изменения частоты - от 48 до 52Гц
Диапазон изменения cosφ ±(0…1…0); sinφ ±(0,5…1…0,5) для 4-х проводной схемы, ±(0,6…1…0,6) для 3-х проводной схемы
Потребляемая мощность, не более 7,5В.А
Габаритные размеры, 120х120х90мм, масса, не более 0,55кг. Приборы могут комплектоваться переходными рамками для встраивания в щиты с отверстиями под габариты 140х140 или 160х160 мм.
Ваттметры, варметры и ваттварметры цифровые щитовые серии 3021 выпускаются по ТУ 4221-036-16851585-2009.
Сертифицированы, зарегистрированы в Госреестре средств измерений.
Форма заказа ваттметров, варметров, ваттварметров серии 3021:
Сx3021-x
1 2,
где 1 - тип прибора: Р - ваттметр; Т - варметр; К - ваттварметр.
2 - значение номинального тока:
- 1 - номинальный ток 1 А;
- 5 - номинальный ток 5 А;
Пример записи обозначения ваттметра серии 3021 с номинальным током 5 А: "Ваттметр цифровой щитовой CР3021-5 ТУ4221-036-16851585-2009".
Разработчик и изготовитель - ЗИП-Научприбор.

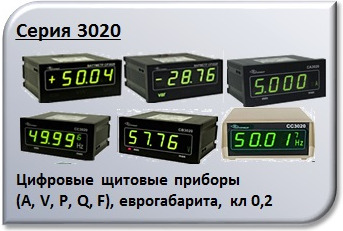

А также смотрите щитовые цифровые приборы - серия 3020 кл.0,2, преобразователи измерительные многофункциональные щитовые - СН3020 кл. 0,2
образцовые лабораторные амперметры вольтметры ваттметры и универсальные ваттметры - серия 3010 кл. 0,1
