    УСТРОЙСТВА ИНДИКАЦИИ  СЕ3020  ЦИФРОВЫЕ ЩИТОВЫЕ





Распечатать страницу



А также смотрите цифровые щитовые приборы - серия 3020 кл.0,2,    3021 кл. 0,2,   преобразователи измерительные многофункциональные щитовые  - СН3020 кл. 0,2

образцовые лабораторные амперметры вольтметры ваттметры и универсальные ваттметры - серия 3010 кл. 0,1



                                                                       СE3020

Документация:

Паспорт.

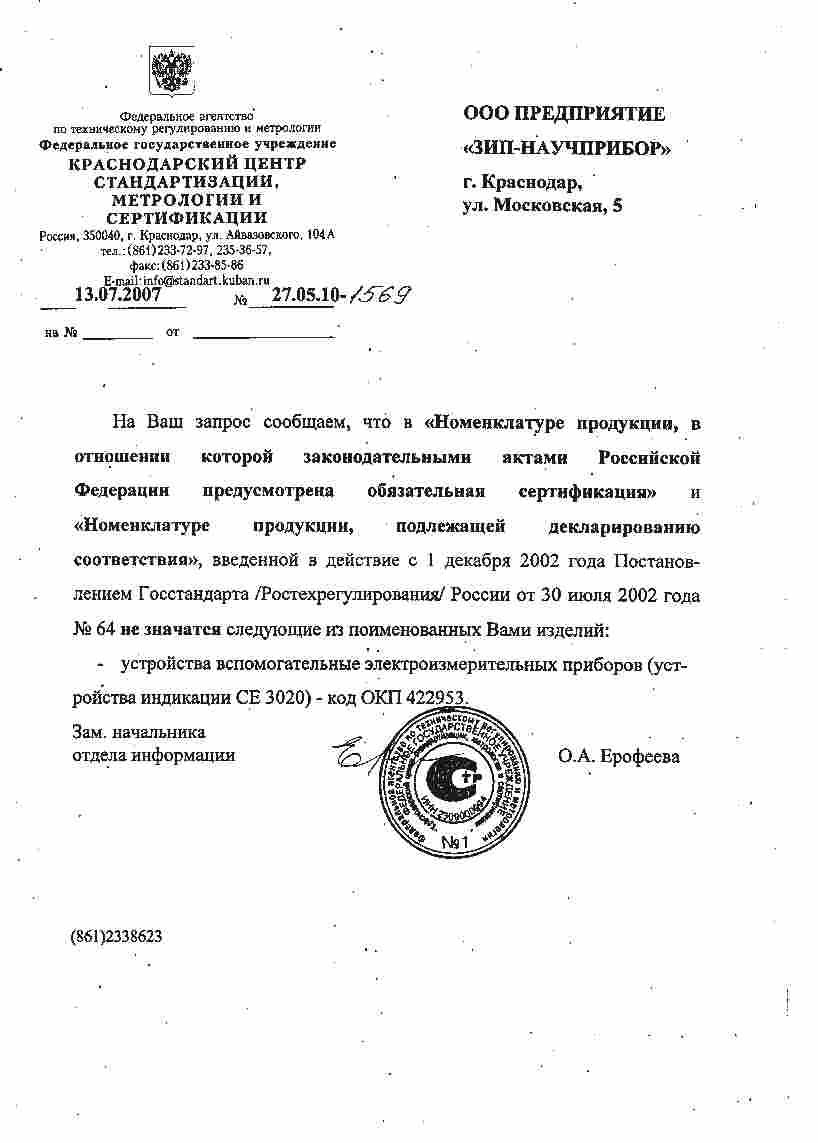

Заключение Госстандарта (не подлежат обязательной сертификации).

Производство - ЗИП-Научприбор.

Разработаны в продолжение серии 3020. Устройства индикации цифровые СE3020 предназначены для индикации результатов измерения преобразователей CH3020. Они также могут подключаться к другим приборам по интерфейсу RS-485 к устройствам телемеханики и ПЭВМ.

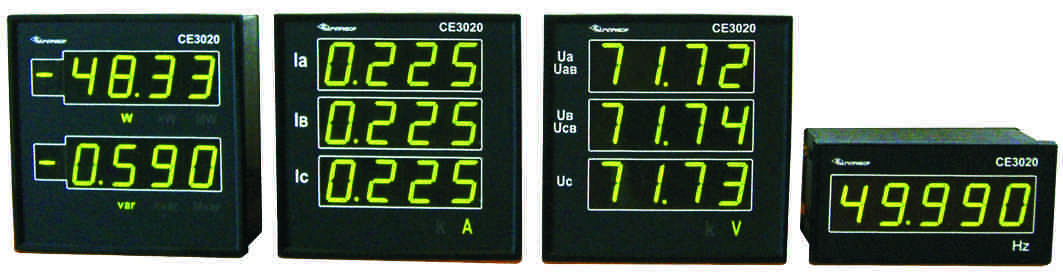

Устройства CE3020 выпускаются в четырех исполнениях:
·         СЕ3020/1 для индикации значений фазных или линейных напряжений;
·         СЕ3020/2 для индикации значений фазных токов;
·         СЕ3020/3 для индикации значений активной и реактивной мощностей;
·         СЕ3020/4 для индикации значений частоты.
Устройства CE3020/1 и CE3020/2 имеют по три четырехразрядных светодиодных индикатора зеленого цвета свечения.
Устройство CE3020/3 имеет два четырехразрядных плюс знаковый разряд светодиодных индикатора зеленого цвета свечения.
Устройство CE3020/4 имеет один пятиразрядный светодиодный индикатор зеленого цвета свечения.
Питание устройств CE3020 осуществляется постоянным напряжением 5V (один блок питания на партию приборов по совокупной мощности).
Блоки питания могут Заказчиком приобретаться самостоятельно, например блок DRA 18-05.

Потребляемая мощность не более: - 5W для CE3020/1, CE3020/2; - 4W для CE3020/3; -2W для CE3020/4.
 Габаритные размеры, не более: ·         144х144х74mm для CE3020/1, CE3020/2 и CE3020/3;
                                                    ·         144х72х74mm для CE3020/4.
 Масса не более: ·         0,55kg для CE3020/1, CE3020/2 и CE3020/3;
                           ·         0,3kg для CE3020/4.

Выпускаются по ТУ 4221-027-16851585-2007. Соответствуют требованиям ГОСТ 12977-84.

Разработчик и изготовитель ЗИП-Научприбор.
