  ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ СН3020 действующего значения

УСТРОЙСТВА ИНДИКАЦИИ ЦИФРОВЫЕ СЕ3020



                  ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ  СН3020



Документация на преобразователи:

Руководство по эксплуатации РЭ.

Методика поверки.   Протокол обмена.   Программа связи с компьютером.

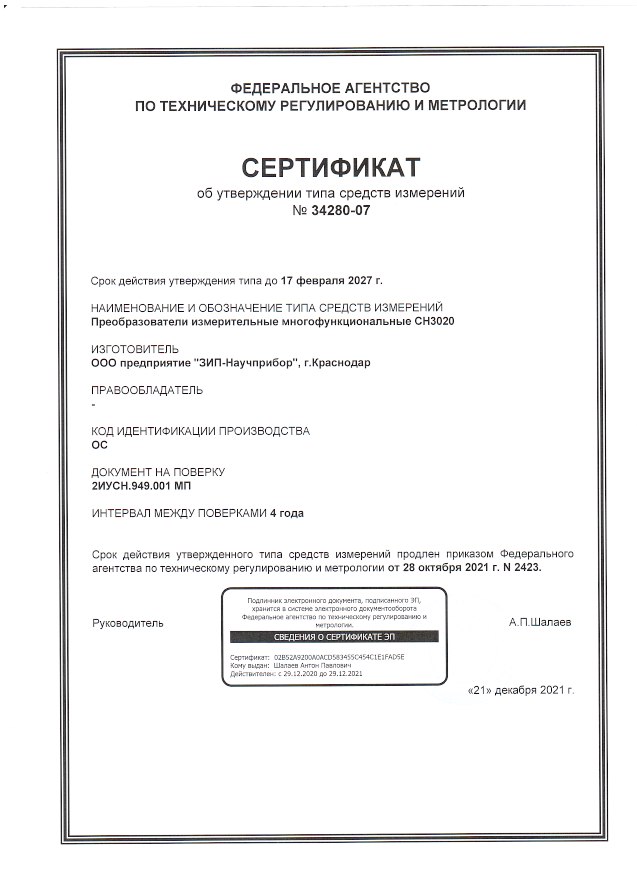

Сертификат об утверждении типа средств измерений.

Описание типа средств измерений.

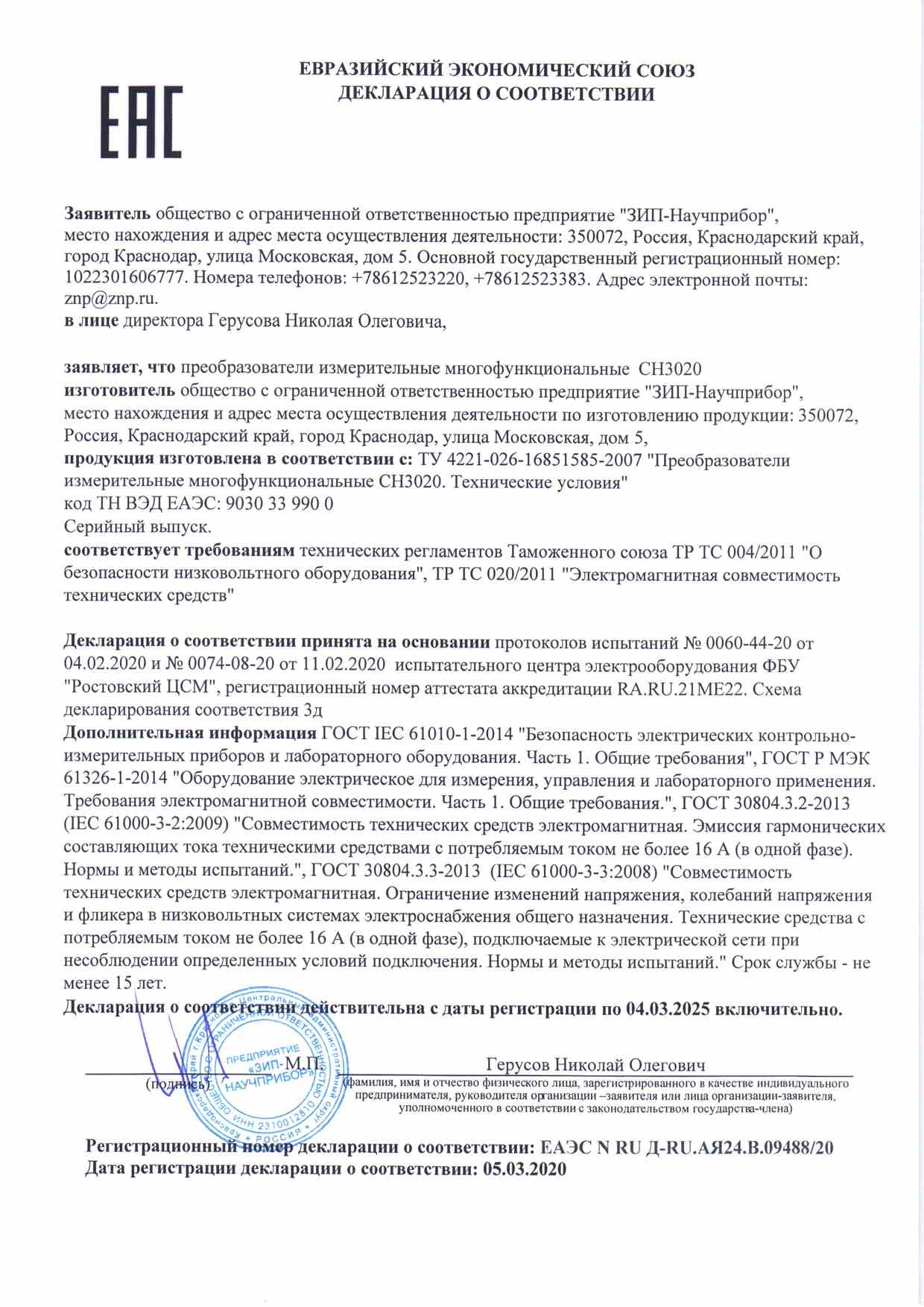

Декларация о соответствии.

Зарегистрированы в Госреестре средств измерений за №34280-07.

Производство - ЗИП-Научприбор.



Разработаны в продолжение приборов серии 3020. Преобразователи измерительные многофункциональные СН3020 измеряют действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485 (далее – интерфейс).

Преобразователи предназначены для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока  (ИТТ) и измерительным трансформаторам напряжения (ИТН).

Преобразователи имеют 12 исполнений.
Условное обозначение преобразователей при заказе: СН3020/Х-Х-XХХ-Х
                                                                                                          1   2     3     4
1 – исполнение преобразователя СН3020 (-1 – преобразователь для отводящих фидеров; - 2 – преобразователь для секций шин).
2 – схема включения (- 3 – трехпроводная; - 4 – четырехпроводная).
3 – напряжение питания (- 220 – сеть переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц или постоянное напряжение (120 … 300)В); - 24 – постоянное напряжение (18 … 30)В).
4 – номинальное значение входного тока (для СН3020/1) (- 1 – 1А;         - 5 – 5А).
Преобразователи производят измерение параметров  электрических сетей переменного тока и выдачу результатов по интерфейсам в соответствии с таблицей 1.



Наименование параметра

Измеряемые параметры


СН3020/1-4-ХХХ-Х

СН3020/1-3-ХХХ-Х СН3020/2-4-ХХХ СН3020/2-3-  ХХХ

Действующее значение фазного напряжения, UФ

+

-

+

-

Действующее значение линейного напряжения, UЛ

-

+

-

+

Действующее значение междуфазного напряжения, UМФ

+

-

+

-

Действующее значение фазного тока, IФ

+

+

-

-

Активная мощность фазы нагрузки, PФ

+

-

-

-

Суммарная активная мощность, P

+

+

-

-

Реактивная мощность фазы нагрузки, QФ

+

-

-

-

Суммарная реактивная мощность, Q

+

+

-

-

Полная мощность фазы нагрузки, SФ

+

-

-

-

Суммарная полная мощность, S

+

+

-

-

Частота сети, f

+

+

+

+

Номинальные значения входных токов и напряжений, измеряемых мощностей приведены в табл.2.

   Исполнение преобразователей

Номинальные значения



Напряжение фазное,

UН.Ф, В

Напряжение линейное (междуфазное),

UН.Л, В

Ток фазы,

IН, А

Мощность фазы,

PН.Ф, Вт

QН.Ф, вар

PН.Ф, В.А

Мощность суммарная,

PН, Вт

QН, вар

PН, В.А

СН3020/1-4-220-1

57,7

100

1

57,7

173,1

СН3020/1-4-220-5

57,7

100

5

288,5

865,5

СН3020/1-4-24-1

57,7

100

1

57,7

173,1

СН3020/1-4-24-5

57,7

100

5

288,5

865,5

СН3020/1-3-220-1



100

1

57,7

173,1

СН3020/1-3-220-5



100

5

288,5

865,5

СН3020/1-3-24-1



100

1

57,7

173,1

СН3020/1-3-24-5



100

5

288,5

865,5

СН3020/2-4-220

57,7









СН3020/2-4-24

57,7









СН3020/2-3-220



100







СН3020/2-3-24



100







  Диапазоны изменения значений входных сигналов указаны в таблице 3.

  Наименование параметра

Диапазон изменения

Напряжение фазное (линейное, междуфазное)

От 0,2UН  до  1,2UН

Ток фазы

От 0,01IН  до  1,2IН

Частота

От 48 до 52Гц

Коэффициент мощности
cos
j 
sin
j  для СН3020/1-4-ХХХ-Х
sin
j для СН3020/1-3-ХХХ-Х



±(0 ... 1 ... 0)
±(0,5
... 1 ... 0,5)
±(0,6
... 1 ... 0,6)

   Пределы допускаемой основной приведенной погрешности  преобразователей приведены в таблице 4.

   Измеряемый параметр

±, %

Нормирующее значение

Действующее значение фазного напряжения

±0,2

UН.Ф

Действующее значение линейного напряжения

±0,2

UН.Л

Действующее значение междуфазного напряжения

±0,2

UН.Л

Действующее значение фазного тока

±0,2

IН

Активная мощность фазы нагрузки

±0,5

PН.Ф

Суммарная активная мощность

±0,5

PН

Реактивная мощность фазы нагрузки

±0,5

QН.Ф

Суммарная реактивная мощность

±0,5

QН

Полная мощность фазы нагрузки

±0,5

PН.Ф

Суммарная полная мощность

±0,5

PН

Частота сети

±0,01

fН

Питание преобразователей  осуществляется: а) для исполнений СН3020/Х-Х-220-Х
- от  сети   переменного   тока  напряжением  (90 … 260)В  и  частотой (48 … 52)Гц;
- постоянным напряжением (120 … 300)В. б) для исполнений СН3020/Х-Х-24-Х
- постоянным напряжением (18 … 30)В.
Потребляемая мощность - не более 4В.А.

Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает:

- для токовых цепей–  0,07 В ∙А на фазу,

-для цепей напряжения – 0,1 В∙ А на фазу.

Условия эксплуатации: температура окружающего воздуха от минус 25 до 50ОС, относительная влажность воздуха 95% при температуре 35ОС Габаритные размеры преобразователей не более 100х75х110мм. Масса преобразователей не более 0,35кг.


Преобразователи СН3020 ТУ 4221-026-16851585-2007 соответствуют требованиям  ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.4.3, ГОСТ Р 51317.4.4, ГОСТ Р 51317.4.11.




УСТРОЙСТВА ИНДИКАЦИИ ЦИФРОВЫЕ СЕ3020



Документация на устройства индикации:

Паспорт.

Заключение Госстандарта (не подлежат обязательной сертификации).

Производство - ЗИП-Научприбор.

Разработаны в продолжение серии 3020. Устройства индикации цифровые СЕ3020 предназначены для индикации результатов измерения преобразователей СН3020. Они также могут подключаться к другим приборам по интерфейсу RS-485 к устройствам телемеханики и ПЭВМ.

Устройства СЕ3020 выпускаются в четырех исполнениях:
·         СЕ3020/1 для индикации значений фазных или линейных напряжений;
·         СЕ3020/2 для индикации значений фазных токов;
·         СЕ3020/3 для индикации значений активной и реактивной мощностей;
·         СЕ3020/4 для индикации значений частоты.
Устройства СЕ3020/1 и СЕ3020/2 имеют по три четырехразрядных светодиодных индикатора зеленого цвета свечения.
Устройство СЕ3020/3 имеет два четырехразрядных плюс знаковый разряд светодиодных индикатора зеленого цвета свечения.
Устройство СЕ3020/4 имеет один пятиразрядный светодиодный индикатор зеленого цвета свечения.
Питание устройств СЕ3020 осуществляется постоянным напряжением 5 В (
один блок питания на партию приборов по совокупной мощности).
Блоки питания могут Заказчиком приобретаться самостоятельно, например блок DRA 18-05.

Потребляемая мощность не более:
- 5Вт для СЕ3020/1, СЕ3020/2; - 4Вт для СЕ3020/3; -2 Вт для СЕ3020/4.
 Габаритные размеры, не более:
·         144х144х74мм для СЕ3020/1, СЕ3020/2 и СЕ3020/3;
·         144х72х74мм для СЕ3020/4.
 Масса не более:
·         0,55кг для СЕ3020/1, СЕ3020/2 и СЕ3020/3;
·         0,3кг для СЕ3020/4.

Выпускаются по ТУ 4221-027-16851585-2007. Соответствуют требованиям ГОСТ 12977-84.
