МР3021-Н

Однофазные:

Поз 1,2,3,4,5

МР3021-Н-...-5ВА

МР3021-Н-...-10ВА

МР3021-Н-...-20ВА

МР3021-Н-...-30ВА

МР3021-Н-...-40ВА

МР3021-Н-...-50ВА

МР3021-Н-...-60ВА

МР3021-Н-...-70ВА

МР3021-Н-...-80ВА

МР3021-Н-...-90ВА

МР3021-Н-...-100ВА

Трехфазные:

Поз 6,7,8,9,10

МР3021-Н-...-(3х3)ВА

МР3021-Н-...-(3х5)ВА

МР3021-Н-...-(3х10)ВА

МР3021-Н-...-(3х15)ВА

МР3021-Н-...-(3х20)ВА

МР3021-Н-...-(3х30)ВА

троеточие (...) означает: каждый номинал резистора может иметь 4 значения номинального выходного напряжения трансформатора Uн: 100В; 110В; 100/√3В; 110/√3В,

МР3021-Т

Однофазные 1А:

МР3021-Т-1А-1ВА

МР3021-Т-1А-2ВА

МР3021-Т-1А-3ВА

МР3021-Т-1А-4ВА

МР3021-Т-1А-5ВА

МР3021-Т-1А-10ВА

МР3021-Т-1А-15ВА

МР3021-Т-1А-20ВА

МР3021-Т-1А-30ВА

Однофазные 5А:

МР3021-Т-5А-1ВА

МР3021-Т-5А-1,5ВА

МР3021-Т-5А-2ВА

МР3021-Т-5А-2,5ВА

МР3021-Т-5А-3ВА

МР3021-Т-5А-4ВА

МР3021-Т-5А-5ВА

МР3021-Т-5А-10ВА

МР3021-Т-5А-15ВА

МР3021-Т-5А-20ВА

МР3021-Т-5А-30ВА

Трехфазные 1А:

МР3021-Т-1А-(3х1)ВА

МР3021-Т-1А-(3х2)ВА

МР3021-Т-1А-(3х3)ВА

МР3021-Т-1А-(3х4)ВА

МР3021-Т-1А-(3х5)ВА

МР3021-Т-1А-(3х10)ВА

МР3021-Т-1А-(3х15)ВА

МР3021-Т-1А-(3х20)ВА

МР3021-Т-1А-(3х30)ВА

Трехфазные 5А:

МР3021-Т-5А-(3х1)ВА

МР3021-Т-5А-(3х1,5)ВА

МР3021-Т-5А-(3х2)ВА

МР3021-Т-5А-(3х2,5)ВА

МР3021-Т-5А-(3х3)ВА

МР3021-Т-5А-(3х4)ВА

МР3021-Т-5А-(3х5)ВА

МР3021-Т-5А-(3х10)ВА

МР3021-Т-5А-(3х15)ВА

МР3021-Т-5А-(3х20)ВА

МР3021-Т-5А-(3х30)ВА

ДОГРУЗОЧНЫЕ РЕЗИСТОРЫ МР3021

МР3021-Н МР3021-Т

Гарантия 7 лет. Прямой адрес для МР3021-Н (напряжение): znp1@znp.ru , тел. +7(861) 252-25-80

Прямой адрес для МР3021-Т (ток): drk@znp.ru , тел. +7(861) 210-51-17

ТУ 6199-022-16851585-2005, производятся ЗИП-Научприбор с 2005г.

Предупреждение: на рынке предлагаются догрузочные резисторы из г. Воронеж точно под таким же типом МР3021 и в таких же конструктивах, ничего общего не имеющие с предприятием "ЗИП-Научприбор".

Документация:

Декларация о соответствии

Методические рекомендации по расчету и требования к монтажу догрузочных резисторов.

Предназначены для догрузки вторичных цепей измерительных трансформаторов напряжения и тока до уровня от 25 до 100 % от номинальной мощности, указанной в паспорте трансформатора (в соответствии с ГОСТ 1983-2001 и ГОСТ 7746-2001, а также МИ 2022-2006 и МИ 2023-2006).

Другие названия - балластные сопротивления, нагрузочные устройства, выпускаются по ТУ 6199-022-16851585-2005

Примеры расчета и рекомендации изложены Госстандартом в МИ 3022-2006 и МИ 3023-2006.

Гибкая система скидок.

МР3021-Н для трансформаторов напряжения

Предназначены для догрузки вторичных обмоток измерительных трансформаторов напряжения с номинальным выходным напряжением Uн = 100; 110; 100/√3 или 110/√3 В (Вольт) в условиях всех макроклиматических районов, кроме очень холодного исполнения О2 по ГОСТ 15150.

Изготавливаются в 1 и 3-х фазном исполнении.

Однофазные догрузочные резисторы для трансформаторов напряжения

c мощностью рассеяния 5; 10; 20; 30; 40; 50; 60; 70; 80; 90 или 100BA.

Трехфазные догрузочные резисторы для трансформаторов напряжения

c мощностью рассеяния 3х3; 3х5; 3х10; 3х15; 3х20 или 3х30BA.

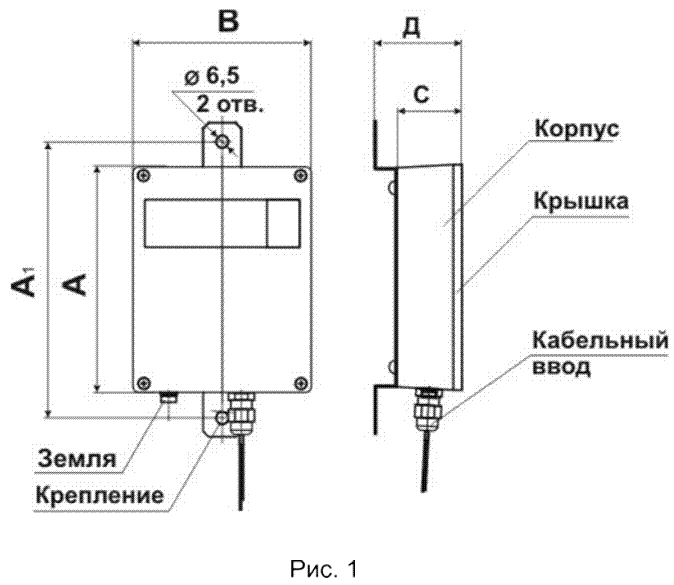

Номинальные мощности и габаритные размеры приведены на рисунках и в таблице.

Пози ция	Номинальная мощность, ВА	Размеры, мм					Масса, кг, не более	№ рис.
Пози ция	Номинальная мощность, ВА	А	А1	B	C	D	Масса, кг, не более	№ рис.

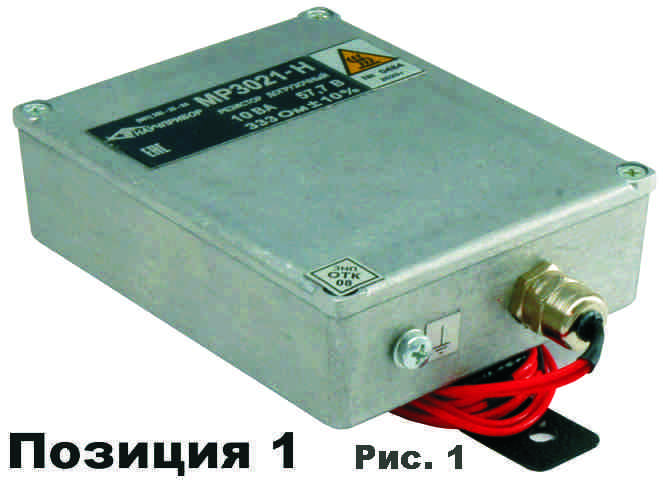

1	5, 10	119	145	94	34	46	0,36	1 (корп.473)

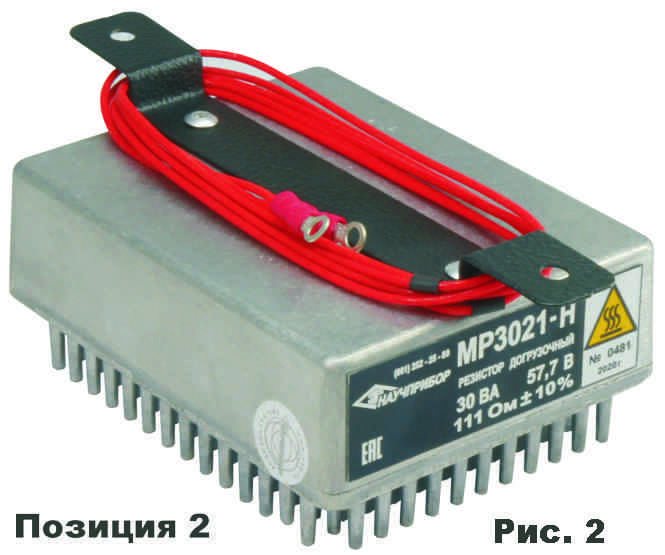

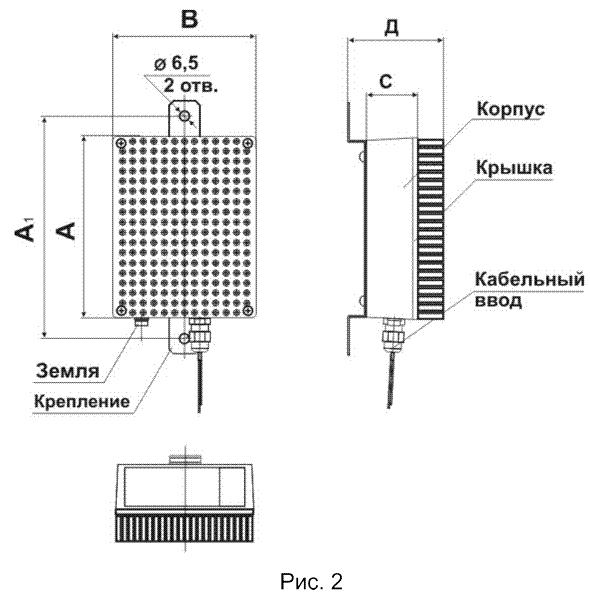

2	20; 30	119	145	94	34	61	0,45	2 (корп.473)

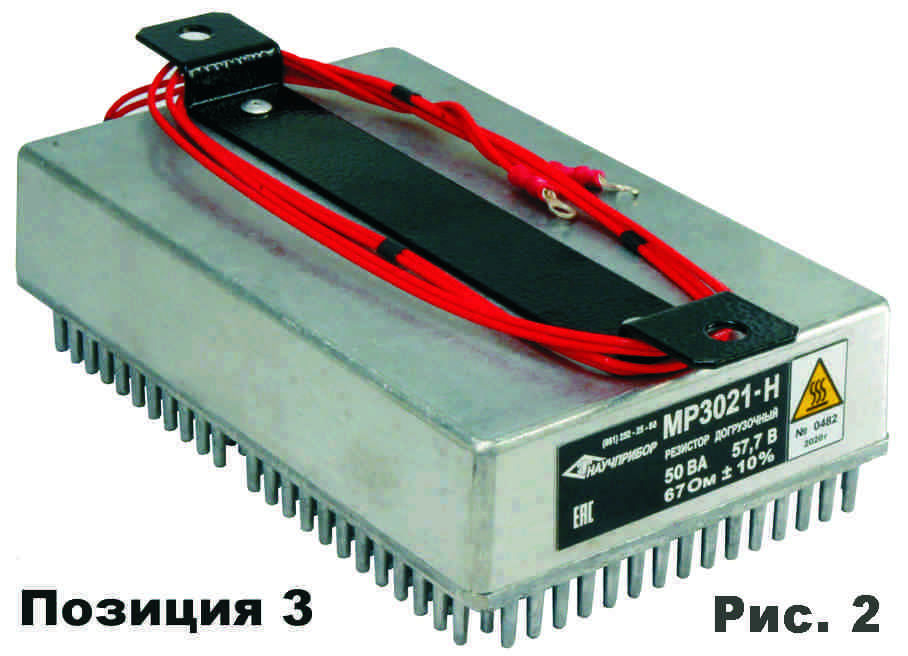

3	40; 50	187	199	118	38	65	0,9	2 (корп.477)

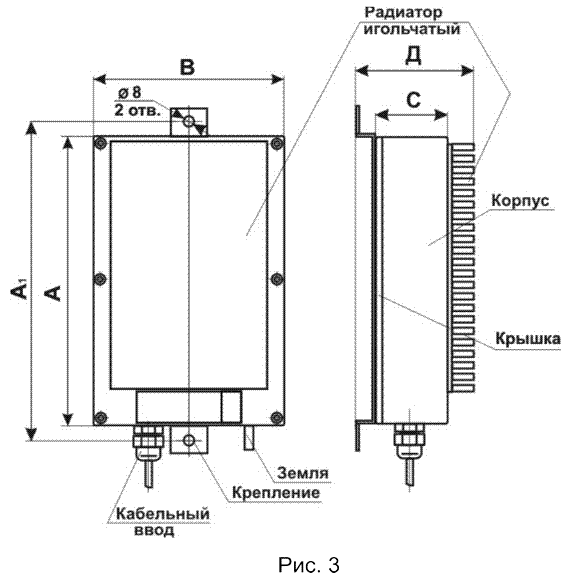

4	60; 70; 80*	222	250	146	55	89	1,6	3 (корп.124)

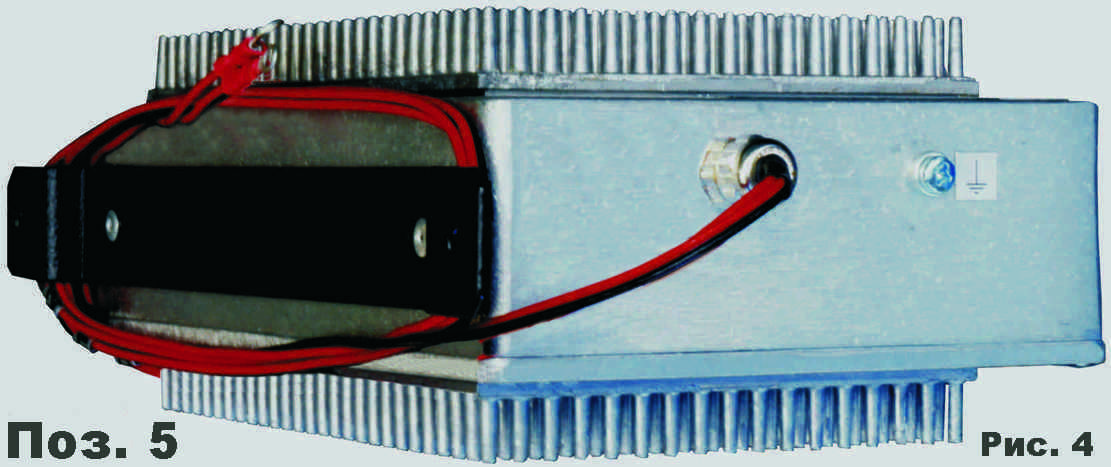

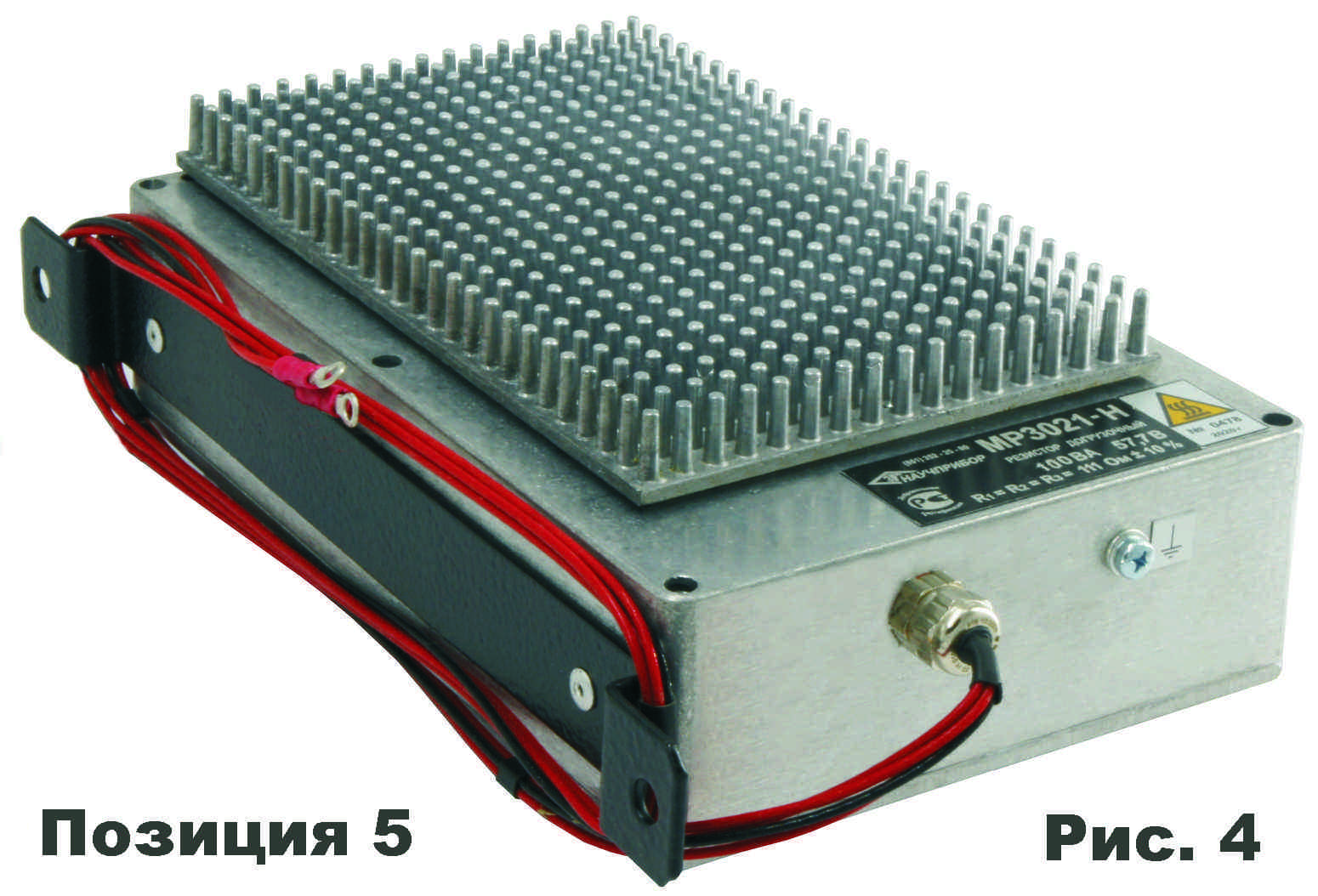

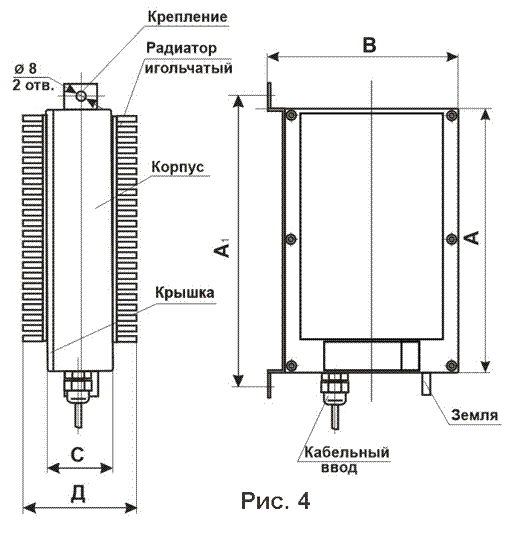

5	90; 100	222	250	146	55	97	2,0	4 (корп.124)

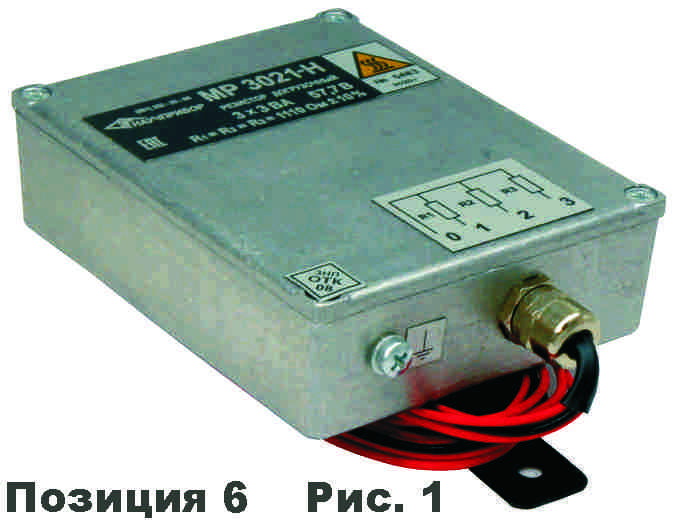

6	Трехфазные 3х3	119	145	94	34	46	0,36	1 (корп.473)

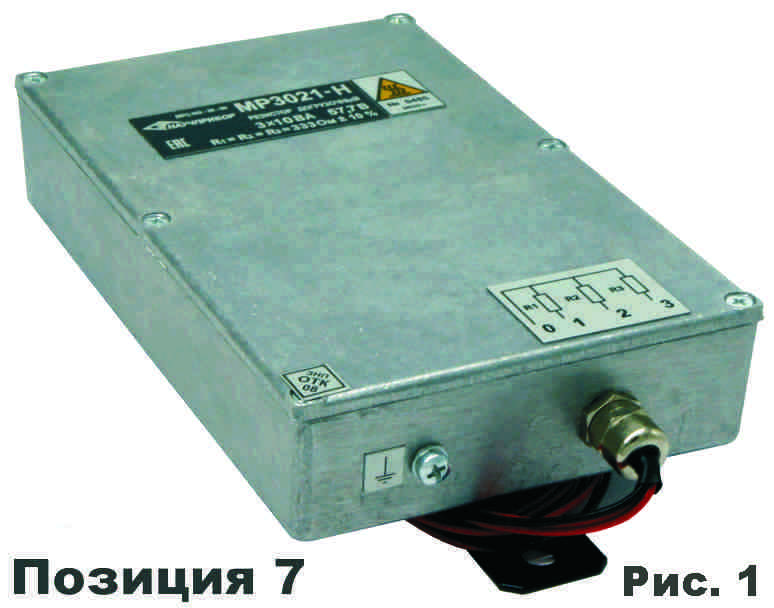

7	Трехфазные 3х5; 3х10	187	199	118	38	50	0,72	1 (корп.477)
8	Трехфазные 3х15*	187	199	118	38	65	0,9	2 (корп.477)

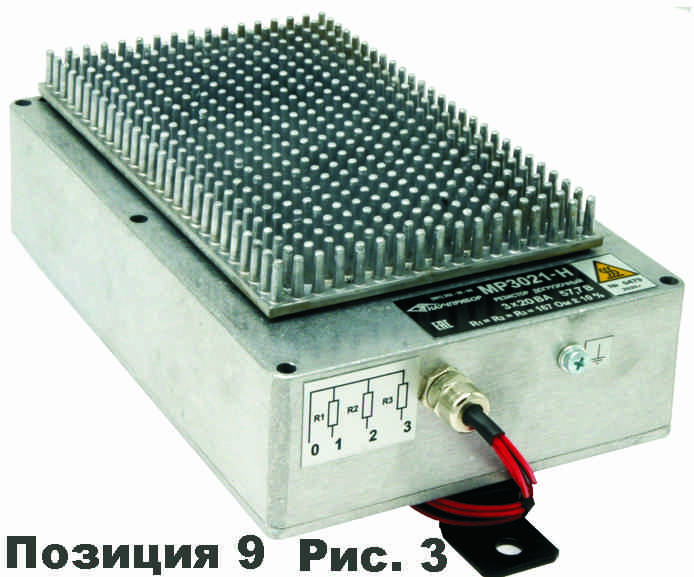

9	Трехфазные 3х20*	222	250	146	55	89	1,6	3 (корп.124)

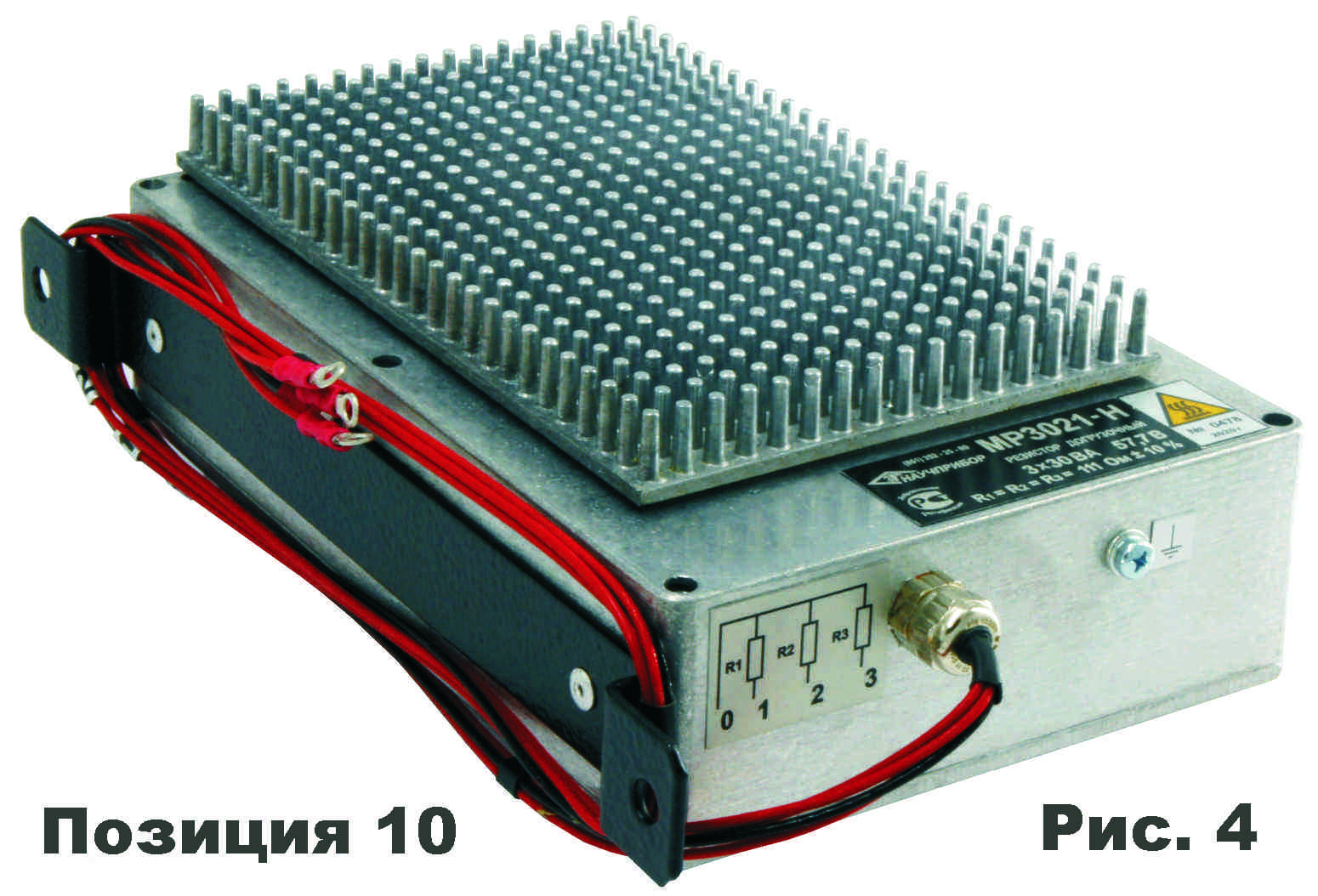

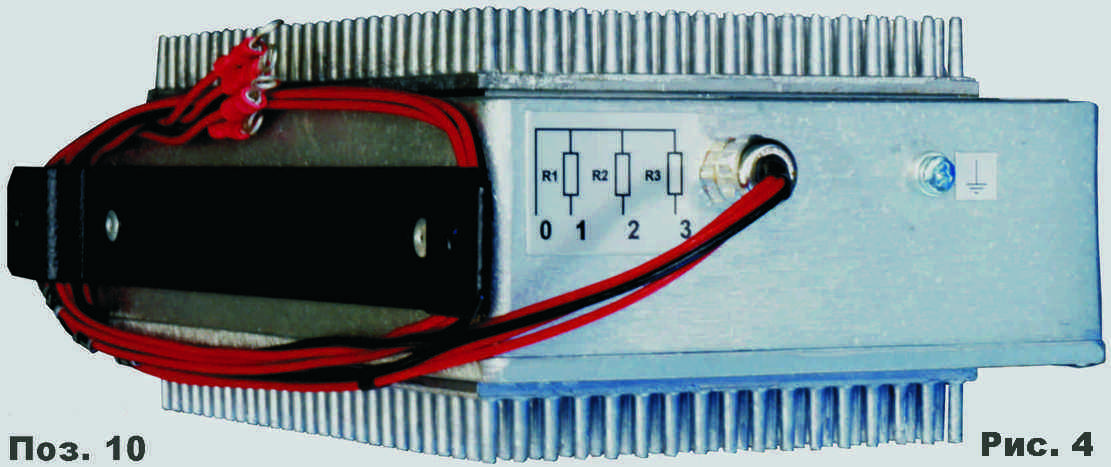

10	Трехфазные 3х30**	222	250	146	55	97	2,0	4 (корп.124)

* - корпус с радиатором; ** - корпус c 2-мя радиаторами.

Примечание: в случае необходимости применения резисторов с большей мощностью соединяются два или более догрузочных резисторов параллельно.

По заказу могут быть изготовлены с другими значениями мощности, но не более 100ВА для однофазных и не более 30ВА для трехфазных резисторов.

Технические характеристики

Рабочий диапазон напряжений 0,8 - 1,2Uн, где Uн = 100B; 110B; 100/√3B или 100/√3B.

Рабочие условия применения: температура от минус 40 до +50°С, относительная влажность до 90% при +25°С, атмосферное давление 84...106,7 кПа (630-800мм рт. ст.), допускаемая температура перегрева 70 в пределах рабочего диапазона температур.
Допускаемое отклонение значений сопротивления от номинального не более 10% в течение 10 лет.

Герметизированы, могут применяться на открытом воздухе, защищены от попадания влаги.

Предусмотрена защита от несанкционированного доступа.

Выводы догрузочных резисторов изготовлены из термостойкого подводящего кабеля длиной 1м с наконечником под болт М4.

Пример обозначения при заказе догрузочного резистора для трансформатора напряжения (Н) с напряжением 100/√3В и номинальной мощностью 30ВА:

для однофазного - МР3021-Н-100/√3В-30ВА, для трехфазного - МР3021-Н-100/√3В-(3х30)ВА.

Разработчик и изготовитель ЗИП-Научприбор.

МР3021-Т для трансформаторов тока

Перегрузочная способность: - однократные перегрузки 30 I_Ном в течение 1сек.

- по спецзаказу до 60 I_Ном в течение 1сек в уве

личенных корпусах.

Циклические воздействия: - 30 I_Ном, два импульса длительностью 1сек с перерывом в 2сек.

Предназначены для догрузки измерительных трансформаторов тока с номинальными токами выходных обмоток 1А и 5А. Данные резисторы не вызывают дополнительной угловой погрешности. Применяются в условиях всех макроклиматических районов, кроме очень холодного исполнения О2 по ГОСТ 15150.

Изготавливаются в 1 и 3 фазном исполнении.

Однофазные догрузочные резисторы для трансформаторов тока

Трехфазные догрузочные резисторы для трансформаторов тока

Технические характеристики

Номинальные мощности и габаритные размеры соответствуют табличным значениям и рисункам.

Номинальный ток выходной обмотки трансформатора, А,
Обозначение
Номинальная мощность рассеивания, ВА

Габаритные

размеры, мм

Масса, кг, не более

№

рис.

А
A1
В
C
С1

D

1А

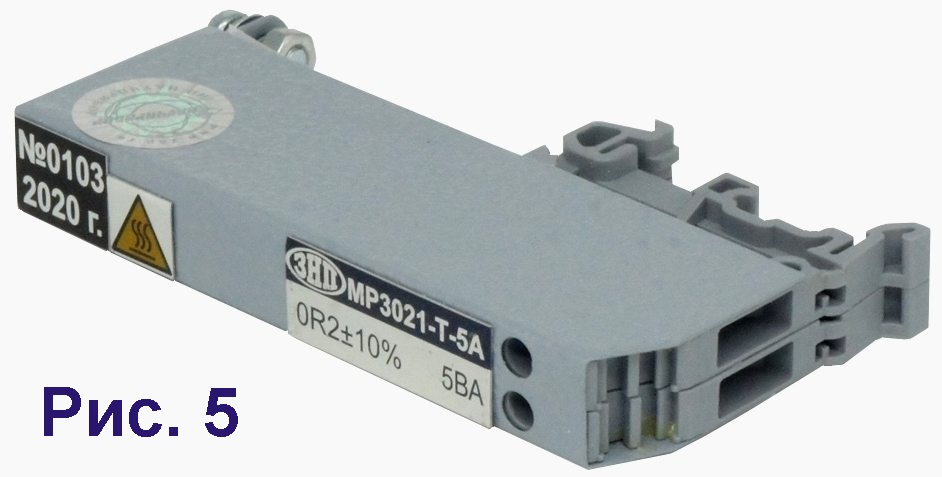

МР3021-Т-1А-1; 2; 3; 4; 5ВА
1; 2; 3; 4 или 5
30 - 90 13 - - 0,1 5

5А
МР3021-Т-5А-1; 1,5; 2; 2,5; 3; 4; 5ВА
1; 1,5; 2; 2,5; 3; 4 или 5

1А

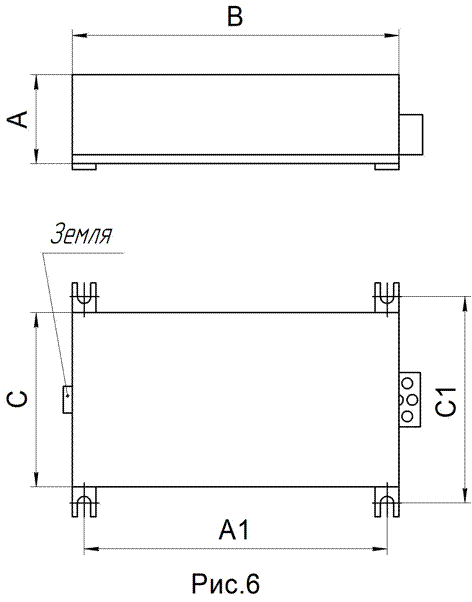

МР3021-Т-1А-10ВА
10

30

102

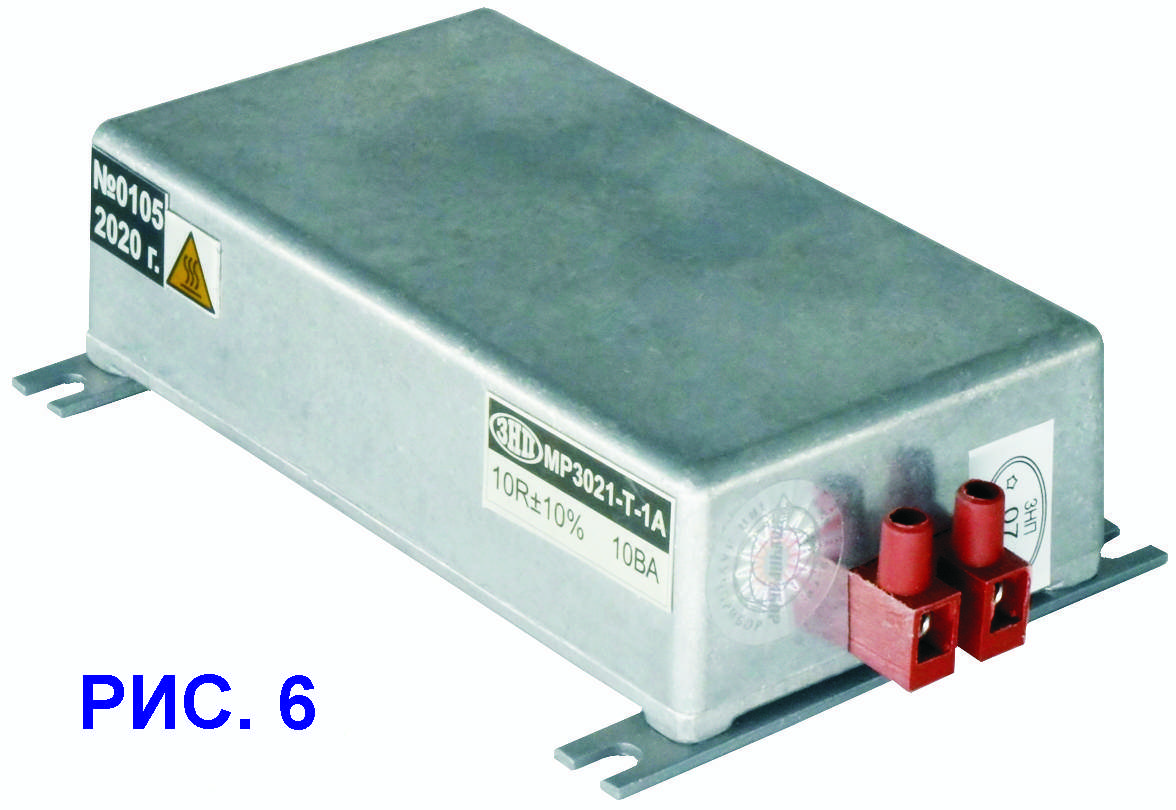

111 60 70 - 0,3 6

5А
МР3021-Т-5А-10ВА

1А*

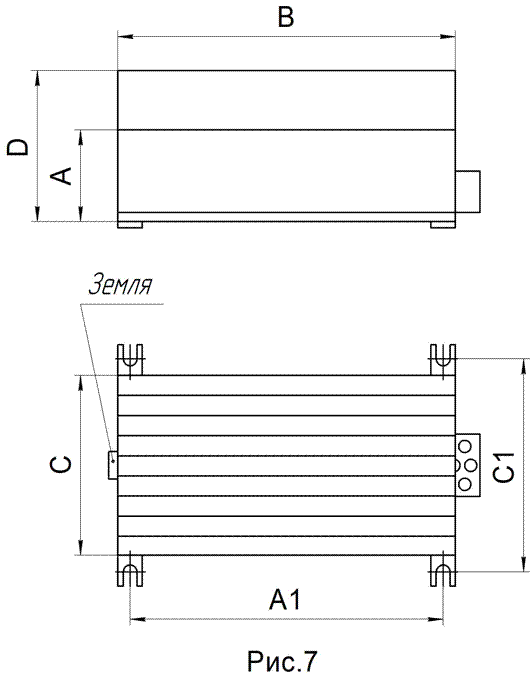

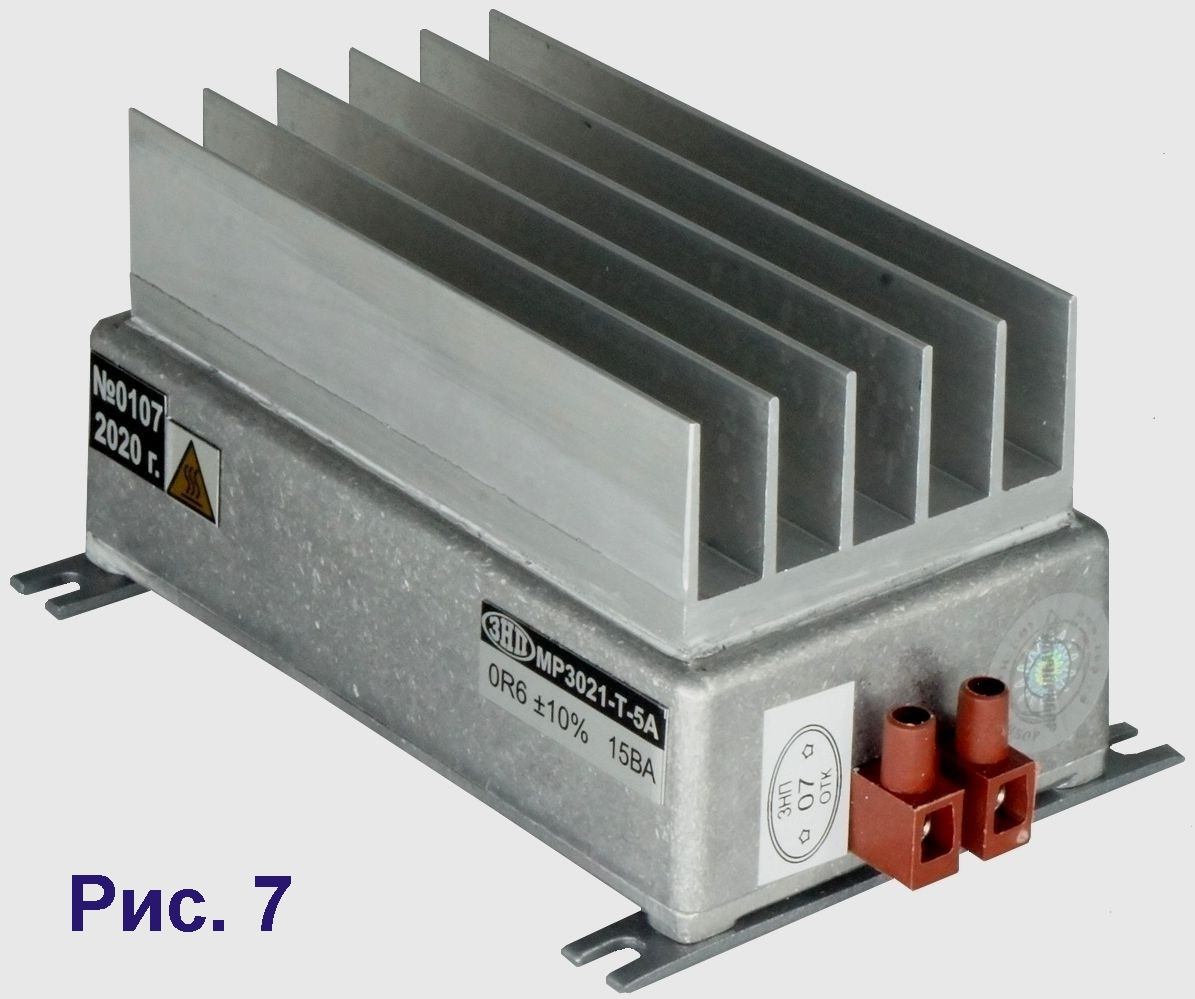

МР3-21-Т-1А-15ВА 15 30 102 111 60 70 60 0,4 7

5А*
МР3021-Т-5А-15ВА

1А*

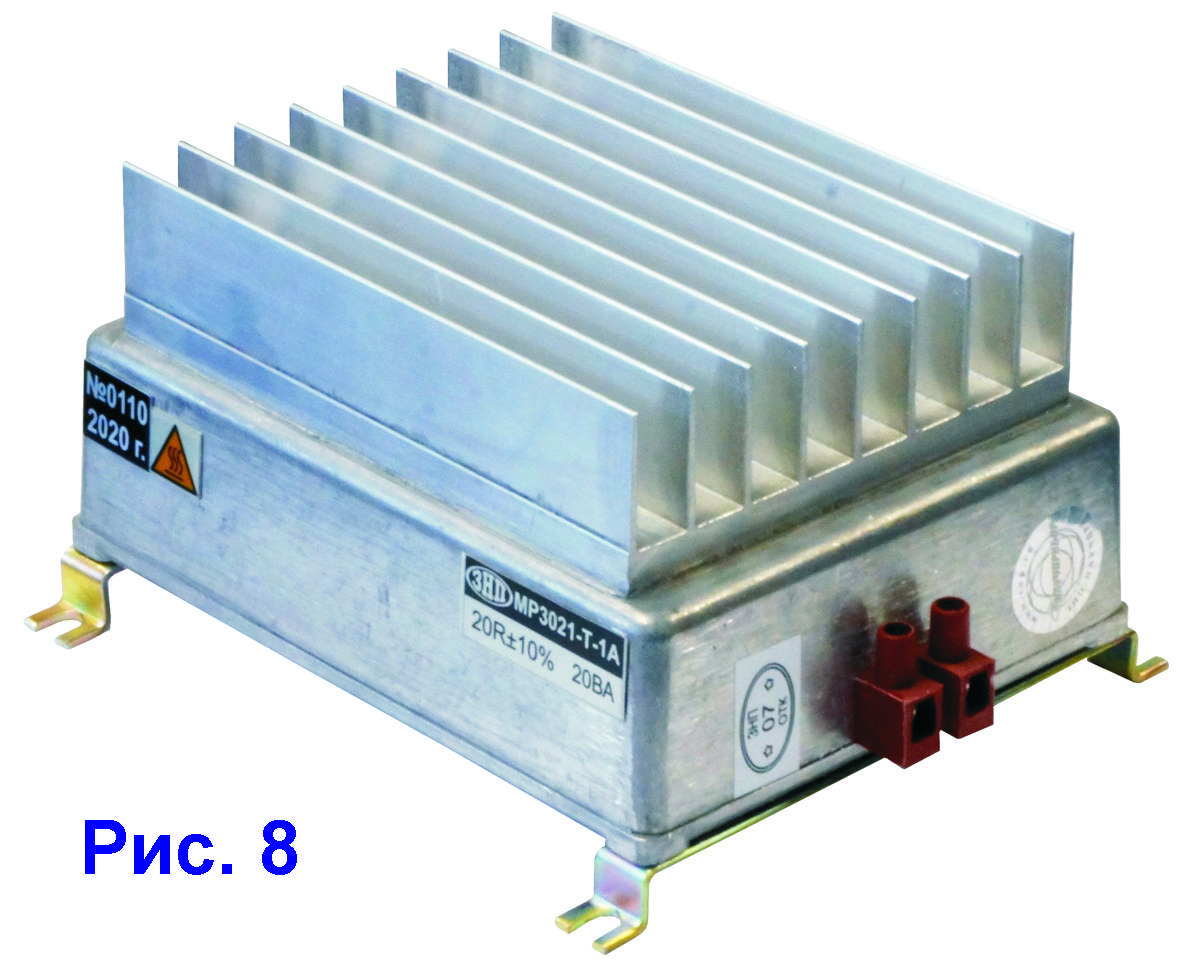

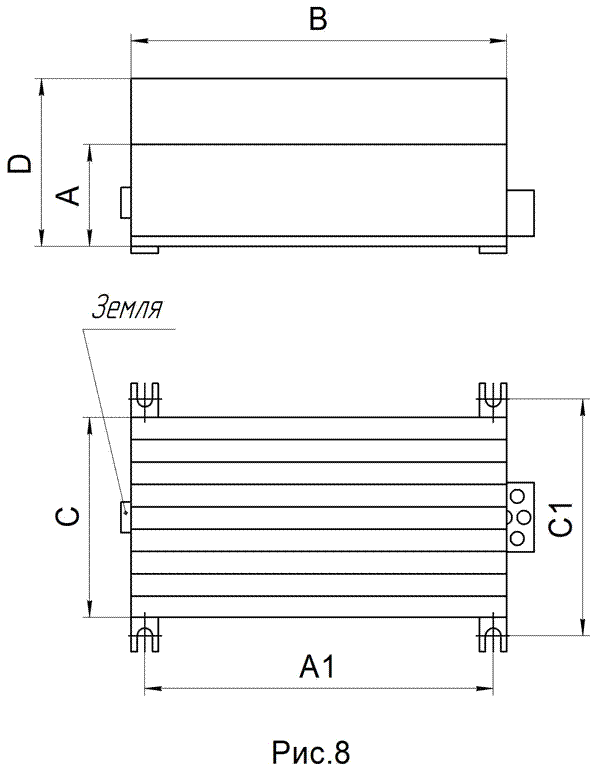

МР3021-Т-1А-20; 30ВА 20 или 30 30 112 119 90 102 70 0,45 8

5А*
МР3021-Т-5А-20; 30ВА

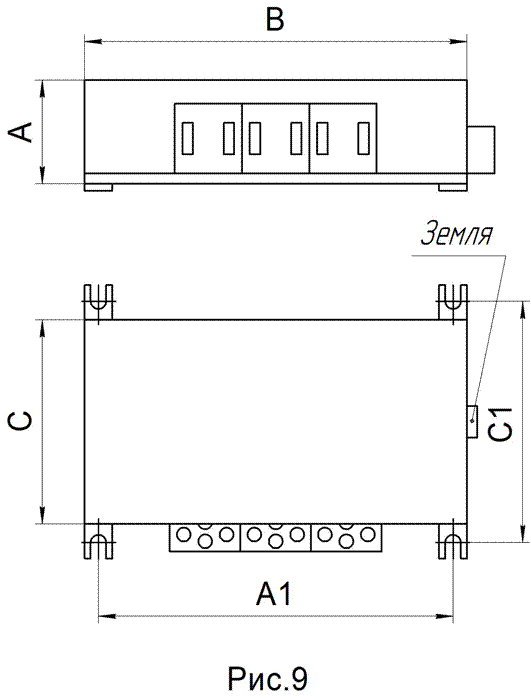

1А Трехфазные

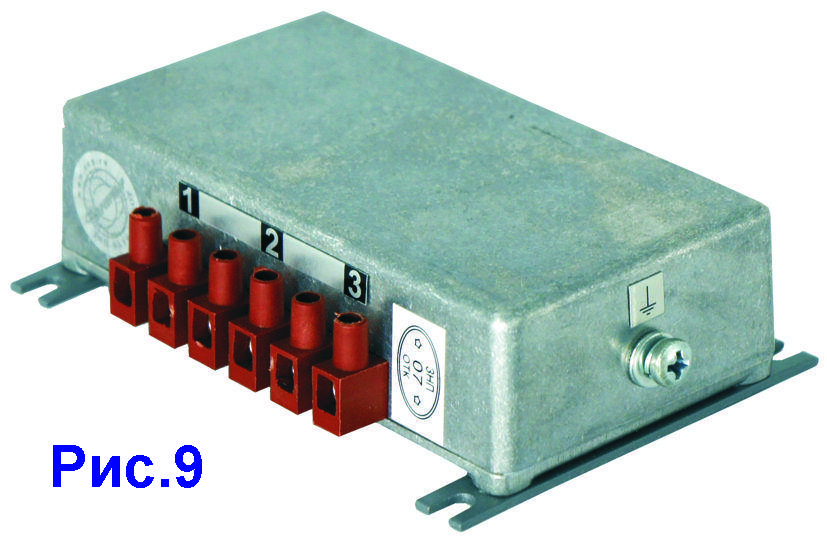

МР3021-Т-1А-(3х1; 1,5; 2; 2,5; 3; 4)ВА
3х1; 3x1,5; 3x2; 3х2,5; 3х3 или 3х4
30 102 111 60 70 - 0,25 9

5А Трехфазные
МР3021-Т-5А-(3х1; 2; 2,5; 3; 4)ВА
3x1; 3х2; 3х2,5 или 3х4

1А Трехфазные*

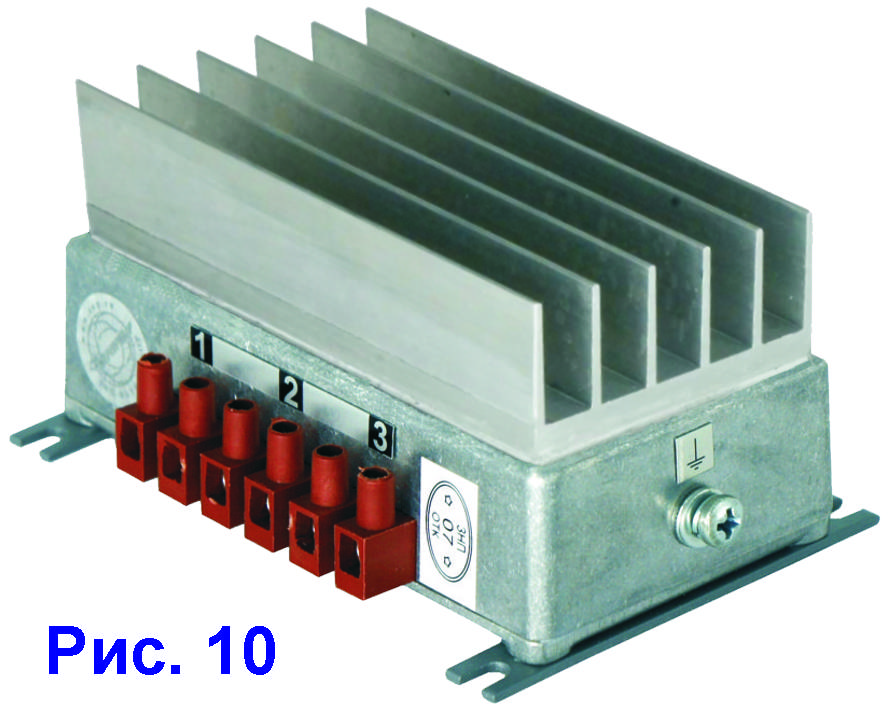

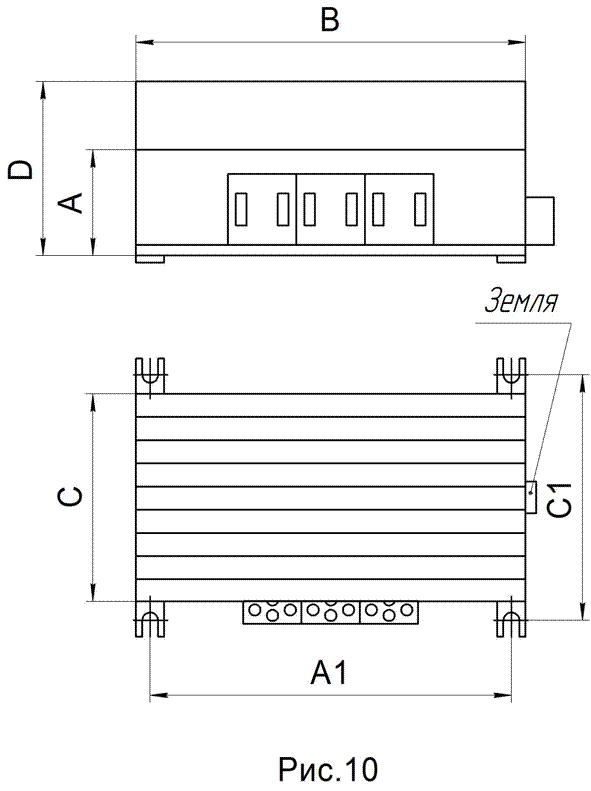

МР3021-Т-1А-(3х5)ВА 3х5 30 102 111 60 70 70 0,35 10

5А Трехфазные**
МР3021-Т-5А-(3х5)ВА

1А Трехфазные**
МР3021-Т-1А-(3х10)ВА
3х10

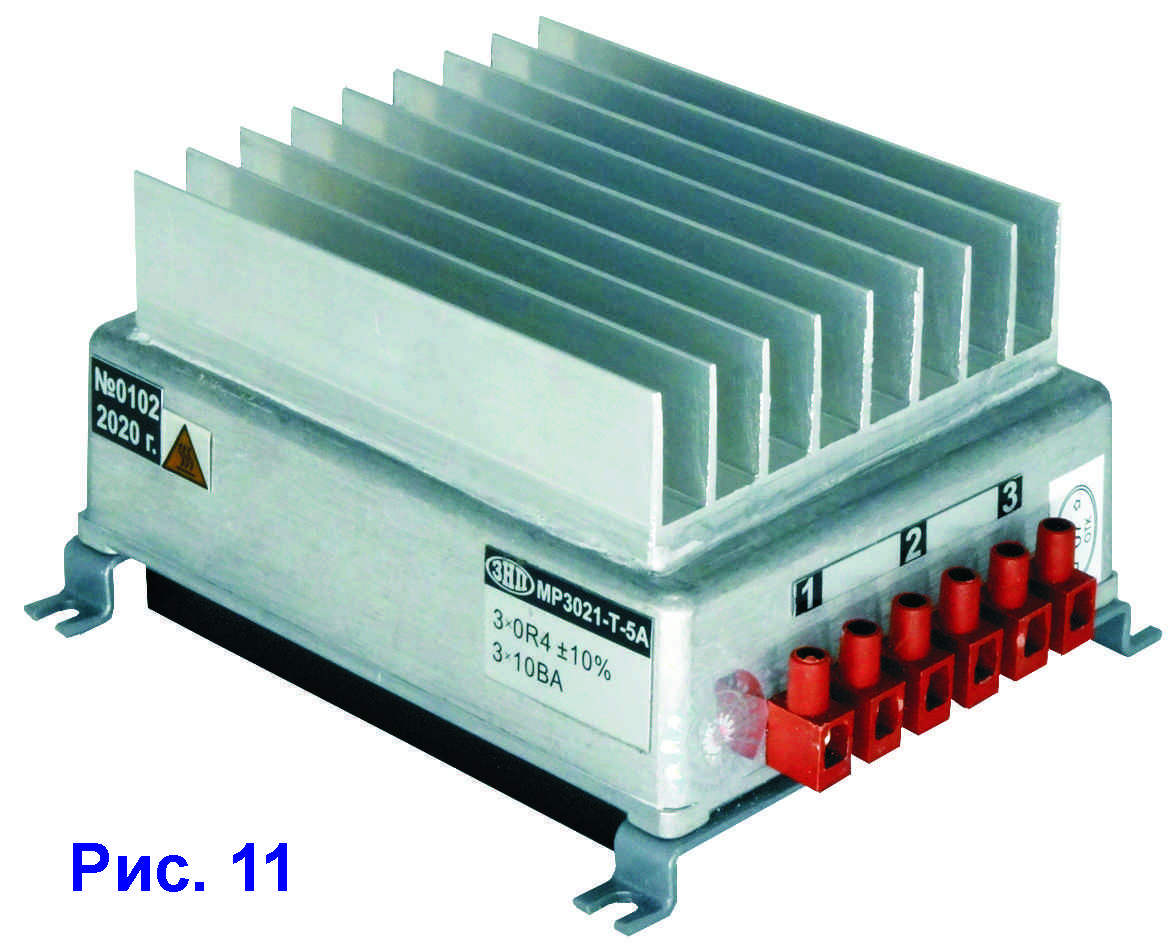

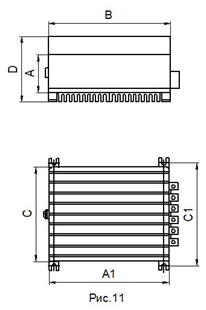

30 112 119 90 102 70 0,82 11

5А Трехфазные**
МР3021-Т-5А-(3х10; 15)ВА
3х10 или 3х15

1А Трехфазные**

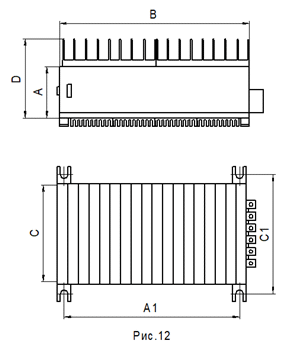

МР3021-Т-1А-(3х15; 20; 30)ВА
3х15; 3х20 или 3х30
38 176 186 120 128 79
1,2
12

5А Трехфазные
МР3021-Т-5А-(3х20; 30)ВА
3х20 или 3х30

* - корпус с радиатором; ** - корпус c 2-мя радиаторами по обе стороны корпуса.

Допускаемая погрешность номинального значения сопротивления ± 10 % .

Максимальный непрерывный ток составляет 1,1 I_Ном.

Перегрузочная способность: однократные перегрузки 30 I_Ном в течение 1сек. По спецзаказу до 60 I_Ном в течение 1сек в увеличенных корпусах. Циклические воздействия: 30 I_Ном, два импульса длительностью 1сек с перерывом в 2сек.

Рабочий диапазон температур от – 40 до +60°С. Относительная влажность до 90% при температуре 25°С.

По заказу могут быть изготовлены резисторы с другими значениями мощности, но не более 30ВА на фазу.

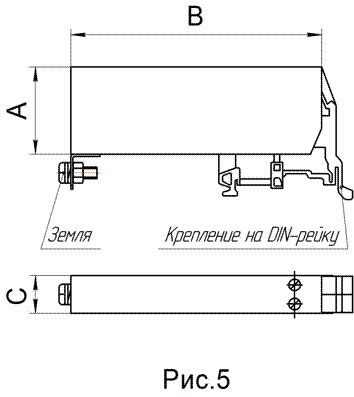

Крепление догрузочных резисторов мощностью до 5ВА предусмотрено на DIN–рейку шириной 35мм, свыше 5ВА - винтами.

Пример обозначения при заказе догрузочного резистора для трансформатора тока (Т) с номинальным током 1А и мощностью 5ВА:
для однофазных - МР3021-Т-1А-5ВА, для трехфазных - МР3021-Т-1А-(3х5)ВА.
