Методические рекомендации по расчету и требования к монтажу догрузочных резисторов

Для более качественного рассчета необходимо ознакомиться с рекомендациями Госстандарта России (разработчик - ВНИИМС):

МИ 3022-2006 ГСИ. Нормализация нагрузки вторичных цепей измерительных трансформаторов тока.

МИ 3023-2006 ГСИ. Нормализация нагрузки вторичных цепей измерительных трансформаторов напряжения.

1. В соответствии с требованиями ГОСТ 1983-2001 и ГОСТ 7746-2001 вторичные цепи измерительных трансформаторов напряжения и тока должны быть нагружены в интервале 25-100% от номинальной мощности. Для приведения в соответствие с требованиями ГОСТов рекомендуется, чтобы суммарная нагрузка (фактическая нагрузка плюс мощность догрузочного резистора) составляла не менее 35% от номинальной мощности на случай колебаний фактической нагрузки (определяет проектировщик).

рекомендованы Госстандартом России в  МИ 2022-2006 и МИ 2023-2006.

Примечание: следует иметь ввиду, что для трансформаторов напряжения наименьшая погрешность находится при значении нагрузки 50% и увеличивается в обе стороны с разным знаком. Для трансформаторов тока наименьшая погрешность находится при значении нагрузки, близкой к 100%.

2. При монтаже резисторов в открытых распредустройствах или под навесами следует предусматривать защиту от прямого воздействия атмосферных осадков и солнечных лучей.

        3. В модификациях догрузочных резисторов с ребристыми радиаторами ребра радиаторов должны располагаться вертикально. Для догрузочных резисторов с игольчатыми радиаторами положение резисторов роли не играет.
4. Следует учитывать, что температура перегрева догрузочных резисторов мощностью 40ВА и выше для трансформаторов напряжения составляет не более 60°С, а в сумме с окружающей температурой до 120°С. При этом рекомендуемое расстояние от корпуса догрузочного резистора до окружающих конструктивов распредустройства составляет не менее 50мм. Указанные температурные диапазоны являются нормальными рабочими условиями эксплуатации догрузочных резисторов.

4. Догрузочные резисторы мощностью 40ВА и выше для трансформаторов напряжения снабжены термостойким подводящим кабелем (входит в комплект поставки) длиной 1м с наконечником под болт М4 . (Кабель должен выдерживать температуру до 120°С, например, типа МСТП, энерготерм-180М (ПТМК) www.energoprom.com и другие).

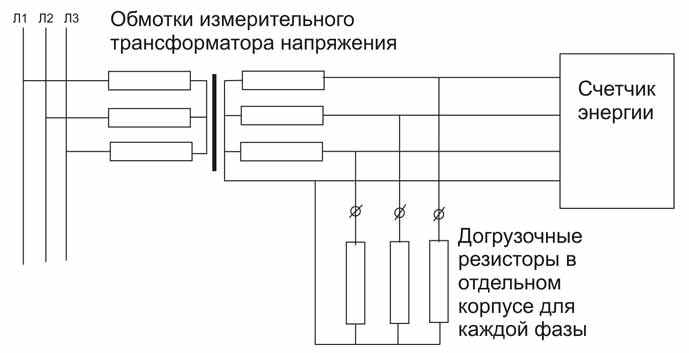

5. Вариант подключения догрузочных резисторов для трансформаторов напряжения параллельно с нагрузкой представлен на рисунке.

6. Подключение догрузочных резисторов для трансформаторов тока осуществляется последовательно с нагрузкой.
