1. МАГАЗИНЫ НАГРУЗОК МР3025 для поверки трансформаторов напряжения

2. МАГАЗИНЫ НАГРУЗОК МР3027 для поверки трансформаторов тока

Производства - ЗИП-Научприбор.

Распечатать страницу

Магазин нагрузок МР3025

Документация:

Руководство по эксплуатации.

Свидетельство об утверждении типа средств измерений.

Описание типа средств измерений.

Госреестр средств измерений РФ: № 2288-07.

Госреестр Республики Казахстан: № KZ.02.03.06671-2015/22808-07 12157. Сертификат Республики Беларусь: № 9812 от 03.06.2015г., Госреестр № РБ 03 13 3739 15.

предназначен для использования в качестве нагрузки при поверке трансформаторов напряжения с обмоткой 100V и 57,7V (100/√3) в цепях переменного тока частотой 50±1Hz.

Основные технические характеристики

Номинальное напряжение переменного тока, подаваемого на магазин - 100V или 57,7V (100/√3).
Пределы допускаемого значения основной погрешности активной и реактивной составляющих проводимости каждой ступени магазина и суммарного значения (при включении всех ступеней) составляют ±4% от номинального значения включенной нагрузки в рабочем диапазоне температур.
Номинальное значение полной мощности, при cosj = 0,8 - 1,25; 1,67; 2,5; 5; 10; 20; 40VA (в сумме 80,42VA) и 40; 40; 40; 40; 40VA (в сумме 200VA)
Переключаемые секции нагрузок могут быть включены в любом наборе.
Температура окружающей среды от 10 до 35°C
Габариты 220(глубина)х235х90мм. Вес не более 3,5кг.

ТУ 4225-030-16851585-2007.

Номинальное значение активных сопротивлений и индуктивностей, а также их допускаемые отклонения соответствуют указанным в таблице.

Обозначение секции (номин. значение полной мощности нагрузки), VA	Номинальное Значение активного сопротивления нагрузки, Ом	Допустимое отклонение активного сопротивления нагрузки, не более, Ом	Номинальное значение индуктивности нагрузки, Н	Допустимое отклонение индуктивности нагрузки, не более, Н
Технические характеристики МР3025 (100V-80,42VA):
40	200	± 8	0,477	± 0,019
20	400	± 16	0,955	± 0,038
10	800	± 32	1,910	± 0,076
5	1600	± 64	3,820	± 0,153
2,5	3200	± 128	7,639	± 0,305
1,67	4700	± 188	11,440	± 0,458
1,25	6400	± 256	15,280	± 0,611
Технические характеристики МР3025 (57,7V-80,42VA):
40	66,6	±2,66	0,159	± 0,00636
20	133,2	± 5,33	0,318	± 0,0127
10	266,3	± 10,6	0,636	± 0,0254
5	532,6	± 21,3	1,272	± 0,0509
2,5	1065,4	± 42,6	2,545	± 0,102
1,67	1594	± 63,7	3,810	± 0,152
1,25	2130	± 85,2	5,090	± 0,203
Технические характеристики МР3025 (100V-200VA):
40	200	±8	0,477	± 0,019
40	200	±8	0,477	± 0,019
40	200	±8	0,477	± 0,019
40	200	±8	0,477	± 0,019
40	200	±8	0,477	± 0,019
Технические характеристики МР3025 (57,7V-200VA):
40	66,6	±2,66	0,159	± 0,00636
40	66,6	±2,66	0,159	± 0,00636
40	66,6	±2,66	0,159	± 0,00636
40	66,6	±2,66	0,159	± 0,00636
40	66,6	±2,66	0,159	± 0,00636

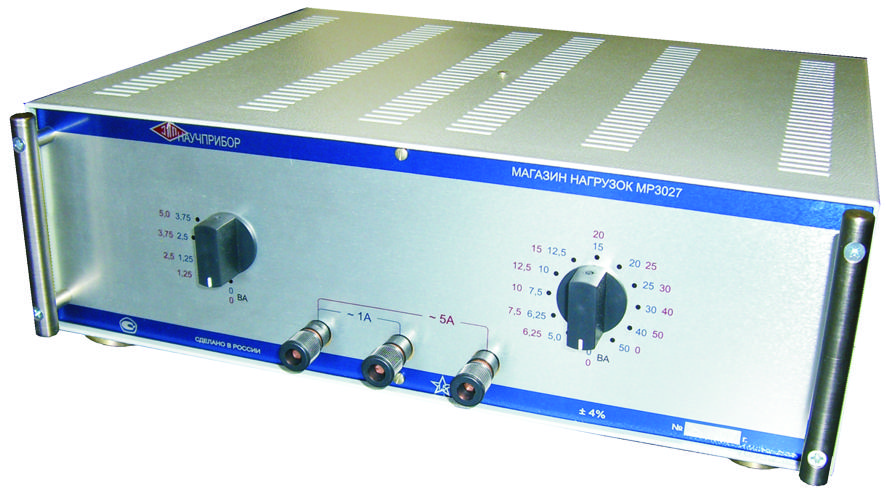

Магазин нагрузок МР3027

Документация:

Руководство по эксплуатации.

Свидетельство об утверждении типа средств измерений (продленное до 2022 г).

Описание типа средств измерений.

Госреестр средств измерений РФ: № 34915-07.

Госреестр Республики Казахстан: 24.11.2014 № KZ.02.03.06301-2014/34915-07 11345.

предназначен для использования в качестве нагрузки при поверке трансформаторов тока с номинальным током нагрузки 1А и 5А. Является универсальным устройством, позволяющим заменить два магазина нагрузок Р5018/1 и Р5018/5.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- номинальное значение силы переменного тока частотой (50±1)Гц, подводимого к магазину – 1А или 5А.
- номинальные значения нагрузок для трансформаторов тока с номинальным
током 1А - 1,0ВА; 1,25ВА; 2,5ВА; 3,75ВА; 5,0ВА; 6,25ВА; 7,5ВА; 10ВА;12,5ВА; 15ВА; 20ВА; 25ВА; 30ВА; 40ВА; 50ВА;
- номинальные значения нагрузок для трансформаторов тока с номинальным
током 5А - 1,25ВА; 2,5ВА; 3,75ВА; 5,0ВА; 6,25ВА; 7,5ВА; 10ВА; 12,5ВА; 15ВА; 20ВА; 25ВА; 30ВА; 40ВА; 50ВА;
- пределы допускаемого значения основной погрешности нагрузки от их номинального значения - ± 4%;
- cosj = 0,8;
- температура окружающей среды от 15 до 35°C
- габариты 340(глубина)х380х130мм. Вес не более 14кг.

- для получения значений вторичной нагрузки, больших 50ВА, возможно последовательное включение двух магазинов;
Выпускаются по ТУ 4225-028-168515-85-2006
Примечание: Возможна поставка дополнительных нагрузок 0,75ВА, 3ВА на токи 1А и 5А с погрешностью не более 4% (в виде отдельной приставки).

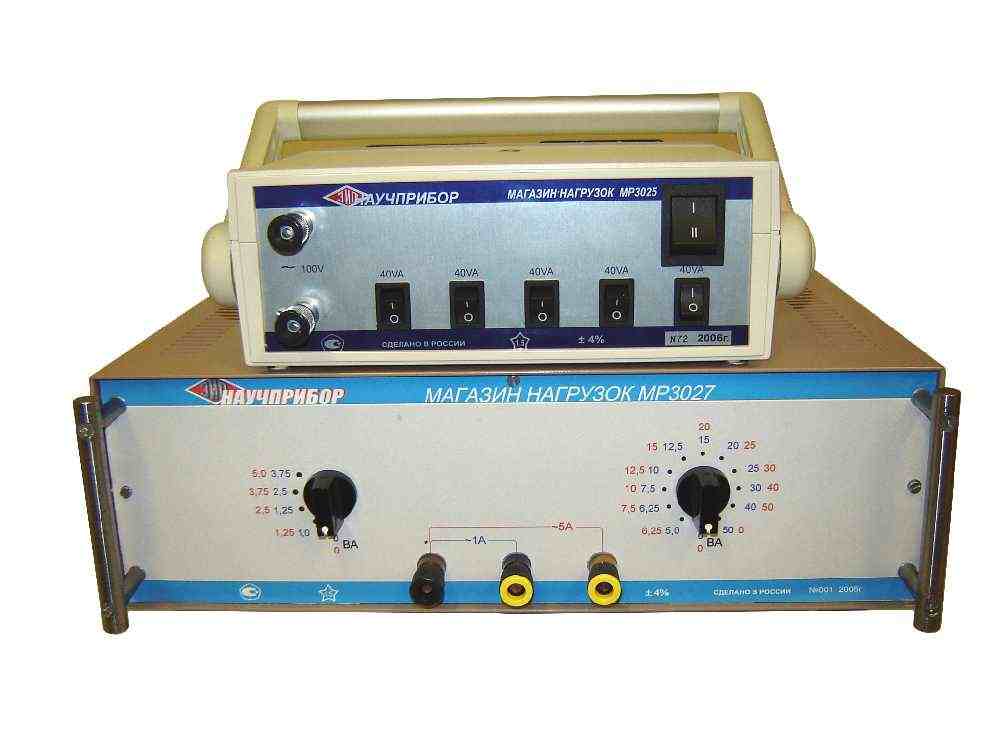

Фото. Сравнительные размеры магазинов нагрузок для поверки трансформаторов напряжения (МР3025) и тока (МР3027).

Разработчик и изготовитель - ЗИП-Научприбор

А также смотрите догрузочные сопротивления МР3021 (догрузки) для измерительных трансформаторов тока ЗДЕСЬ и напряжения ЗДЕСЬ
