Исполнения резисторов и шунтов серии 3ххх:

1. МР3040  Высокостабильные прецизионные резисторы для цепей постоянного и переменного тока

2. МР3042 - резисторы прецизионные низкоомные

3. МР3044, МР3045 - резисторы измерительные низкоомные высокой мощности

4. МР3050   Резисторы высокостабильные низкоомные повышенной мощности

5. МР3060  Безреактивные шунты для амперметров, ваттметров и мультиметров



    МР3040  Высокостабильные прецизионные резисторы для цепей постоянного и переменного тока

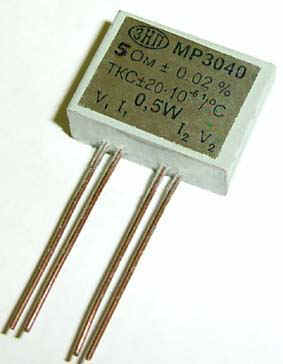

mr3040.jpg (10073 bytes)Предназначены для применения в электрических цепях постоянного и переменного тока, где требуется обеспечение высокой температурной и временной стабильности сопротивления, а также высокая точность действительного значения сопротивления.Конструктивное исполнение - двух или четырехвыводной резистор в герметизированном корпусе с односторонними жесткими медными выводами.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Диапазон номинальных значений сопротивления, по ряду Е192, Ом:  1-1000000
2. Точность подгонки к номинальному значению сопротивления, %: ±0,01; ±0,02; ±0,05; ±0,1
3. Точность калибровки номинального значения сопротивления, %: ±0,005
4. Температурный коэффициент сопротивления, ppm/°C: ±5; ±10; ±20; ±30





5. Нестабильность номинального значения сопротивления, при наработке 2000часов:  0,01-0,02
6. Номинальная мощность рассеивания, Вт при t=+50°C: 0,25;  0,5;  1,0;  2,0
7. Температурный диапазон применения, °C: от -40 до +85
8. Пробивное напряжение между выводами резистора и корпусом, В:  500
9. Масса, г:  5 - 20

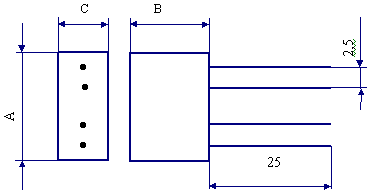

Габаритный чертеж

Типоразмер корпуса

Размеры, мм

Рном, Вт

А В С

1

16

14

5

0,25

2

24

17

9

0,5

3

30

24

12

1,0

4 35 35 12 2,0

Изготавливаются по техническим требованиям Заказчика. Производство - ЗИП-Научприбор.

    МР3042 - резисторы прецизионные низкоомные

Предназначены для применения в качестве опорных резисторов и шунтов в метрологической аппаратуре для поверки счетчиков электроэнергии.

Технические характеристики:
Классы точности 0,002; 0,005; 0,01; 0,05; 0,1.
ТКС ±10ррм/°С.
Номинальные значения сопротивления любые в диапазоне от 0,001 до 10 Ом, ток нагрузки от 0,15 до 150А.
Частотный диапазон до 1,5 кГц.
Примеры характеристик и размеров приведены в табл.

R н, Ом Класс точности Ток макс., А Размеры, мм
0,1 - 1,0 0,1 - 0,001 3 55х30х10
0,01 - 0,1 0,1 - 0,01 15 55х60х20
0,001 - 0,01 0,1 - 0,01 150 65х105х30
2 0,05-0,1 1 30х50х7
10 0,05-0,1 0,5 30х50х7

Изготавливаются по техническим требованиям Заказчика. Производство - ЗИП-Научприбор.



   МР3044, МР3045 - резисторы измерительные низкоомные высокой мощности

Технические характеристики:

Годовая нестабильность действительного значения сопротивления 0,01%
Класс точности 0,01.
Точность подгонки к номинальному значению сопротивления: ±0,1%; ±0,05%.
Температурный коэффициент сопротивления: ±10ррм/°С.
Номинальные значения сопротивления для МР3044 - от 0,0001 до 0,001 Ом, для МР3045 – 0,001 Ом.
Мощность рассеивания для МР3044 – до 300Вт, для МР3045 – 10Вт

R ном, Ом

Ток, A

U ном, mB

Размеры, мм

МР3044

0,0005
0,0001

750
до 1000

375
100

200x80x11
150x80x25

МР3045

0,001

100

100

105х35х6

Изготавливаются по техническим требованиям Заказчика. Производство - ЗИП-Научприбор.

   МР3050   Резисторы высокостабильные низкоомные повышенной мощности

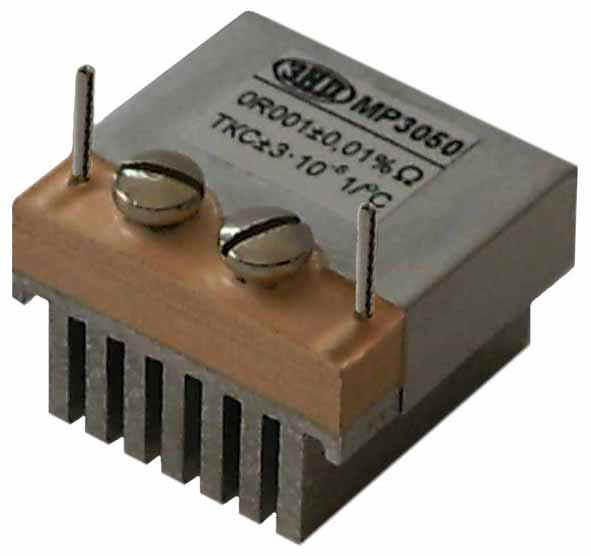

mr3050lpmr3.jpg (33418 bytes) резисторыmr3050.jpg (15 КВ)Высокостаб. резисторы МР3050 Предназначены для применения в качестве опорных резисторов или шунтов в электрических цепях, где требуется обеспечение высокой температурной и временной стабильности, а также необходима высокая точность действительного значения сопротивления.
Конструктивное исполнение - четырехзажимный резистор в герметизированном корпусе с односторонними жесткими медными выводами.

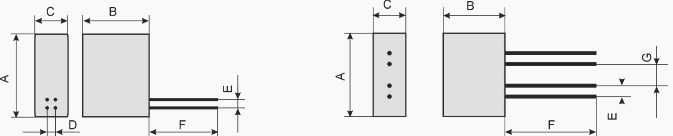

Вариант 1 с несимметричным расположением выводов Вариант 2 с симметричным расположением выводов

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон номинальных значений 0,001–10,0 Ом.

Точность подгонки к номинальному значению сопротивления, %: ±0,001; ±0,002; ±0,005; ±0,01; ±0,02; ±0,05; ±0,1.

Точность калибровки действительного значения сопротивления ±0,0005%.

Температурный коэффициент сопротивления, 1ррм/°С; ±3; ±5; ±10.

Годовая нестабильность действительного значения сопротивления 0,001%/год.

Частотный диапазон:  0-10кГц , частотные характеристики по согласованию.

Мощность рассеивания при t=+23°С: - номинальная 1,0Вт, - максимальная 3,0Вт; 5,0Вт с дополнительным радиатором.

Температурный диапазон применения от -10 до +85°С.

Пробивное напряжение между выводами резистора и корпусом 500В.

Масса 10 – 20г.

Исполнение

Мощность Вт

Размеры, мм

Диаметр выводов мм

A

B

C

D

E

F

G

Вариант 1

0,5

15(20)*

20(15)*

7

2,5

2,5

25

-

1,0

1

30

24

6

2,5

5

25

-

1,0

3

30

24

9

5

5

25

-

1,5

Вариант 2 по

постоянному току

0,5

15(20)*

20(15)*

7

-

2,5

25

5(7,5)*

1,0

1

30

24

6

-

5

25

15

1,0

3

30

24

9

-

5

25

15

1,5

* - варианты исполнения резисторов 0,5Вт по отдельному заказу.

По отдельному заказу могут изготавливаться резисторы других конструктивных исполнений на мощности 5–40Вт, совмещенные с радиаторами.

Выпускаются по ТУ 6199-018-16851585-2004. Производство - ЗИП-Научприбор.



   МР3060  Безреактивные резисторы (шунты) для амперметров, ваттметров и мультиметров.

Предназначены для применения в амперметрах, ваттметрах, счетчиках электроэнергии и мультиметрах для измерения токов в пределах от 1 до 30А. Особенностью шунтов МР3060 является широкий частотный диапазон применения (до 20кГц) при минимальных габаритных размерах. Конструкция шунтов создана на основе Российских изобретений: патент России №2189084, 2002г., и заявка с положительным решением о выдаче патента на изобретение № 2002115889/09(06709), 2004г.
ОСНОВНЫЕ   ХАРАКТЕРИСТИКИ:

Диапазон токов, А

Падение напряжения на шунтах, мВ*

Класс точности **

Габаритные размеры, мм, не более (диаметр х  высота)

1 - 5

50

0,1

25 х 15

6 - 10

50

0,1

35 х 20

11 - 30

50

0,1

35 х 25

* - по требованию заказчика шунты могут изготавливаться на 60 и 75мВ.

** - по требованию заказчика шунты могут изготавливаться классов точности 0,05; 0,2; 0,5.

Изготавливаются по техническим требованиям Заказчика. Производство - ЗИП-Научприбор.
