1. ИНДИКАТОР СЕТЕВОГО ТОКА АВТОНОМНЫЙ “АИСТ” ЭИ3008
2. ИНДИКАТОР “ПОИСК” ЭИ3007
Производство ЗИП-научприбор Распечатать страницу Задать вопрос. Заявка
Приборы позволяют выявить
хищение электроэнергии и токи утечки.
1. Автономный индикатор сетевого тока “АИСТ” ЭИ3008М предназначен для определения токовой нагрузки на электрических вводах 220-380В переменного тока частотой 50Гц индивидуальных жилых домов без разрыва токовых цепей. Сравнение значений тока в фазном и нулевом проводах на вводе, определенных с помощью индикатора, позволяет сделать вывод о возможном хищении электроэнергии на объекте или какой либо неисправности в электрических цепях. Для кабеля: величина тока при охвате кабеля магнитопроводом показывает величину хищения, отсутствие тока – отсутствие хищения.
Характеристики:
Индикатор обеспечивает возможность измерения тока без разрыва цепей на высоте до 7,5м от уровня земли.
Питание: два элемента типа ААА по 1,5В.
Условия эксплуатации: температура от -10°C до +40°C, при этом в диапазоне от -10°C до 0°C дополнительная погрешность не превышает основной погрешности. Относительная влажность воздуха 80% при +25°C.
Габаритные размеры в рабочем положении 6300х70х80мм
Габаритные размеры в походном положении (чехле) 1700х100х70мм. Масса 2,5г. ТУ 4223-019-05766445-98.В качестве измерительного прибора использован цифровой мультиметр, имеющий функцию запоминания, полуавтоматический выбор пределов измерения. Измерение переменного тока до 500А с точностью измерения – 3%. Измерение напряжения переменного и постоянного токов до 600В с точностью измерения 2%; измерение сопротивления – до 2,0МОм.
Конструктивно индикатор состоит из четырех стеклопластиковых штанг сочленяющихся друг с другом при помощи разъемов. На верхней штанге расположен разъемный магнитопровод, охватывающий провод, ток в котором необходимо измерить. На нижней штанге расположен измерительный прибор, фиксирующий значения тока.
Не подлежат обязательной сертификации (не входят в “Номенклатуру продукции и услуг (работ), в отношении которых законодательными актами РФ предусмотрена их обязательная сертификация”. Введена в действие с 01.12.2002г. постановлением Госстандарта РФ от 30.07.2002г. №64.)
Разработчик и изготовитель ЗИП-Научприбор.

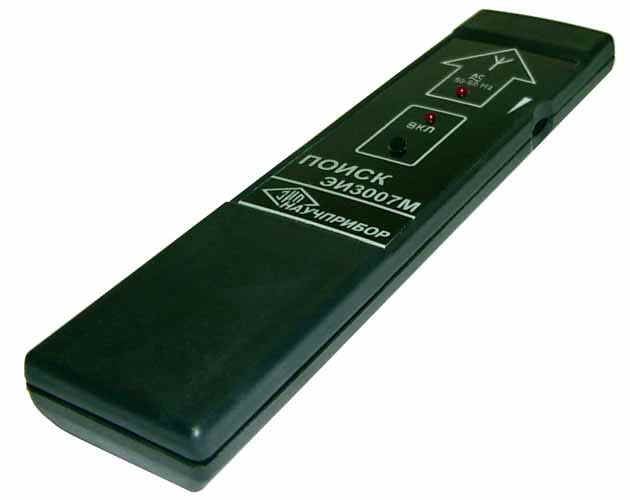

2. Индикатор “ПОИСК” ЭИ3007М предназначен для поиска скрытых под слоем штукатурки, деревянными панелями токовых цепей (фазного провода) 220В переменного тока частотой 50Гц в жилых домах и других коммунально-бытовых зданиях и сооружениях.
Характеристики:
Обеспечивает обнаружение провода под напряжением, расположенного на расстоянии до 1м (при максимальной чувствительности).
Точность обнаружения - ± 2,5см (при минимальной чувствительности). Нахождение провода отмечается световым и звуковым сигналом. В схему включен полосовой фильтр 45-65Гц, обеспечивающий более точное нахождение скрытого (замаскированного) провода. В качестве источника электропитания использован элемент питания “Крона”.
Условия эксплуатации: температура от -10оС до +45оС, относительная влажность воздуха 80% при +25оС.
Габаритные размеры - 205х47х20мм, масса 0,15кг. ТУ 4224-023-05766445-98.
Не подлежат обязательной сертификации (не входят в “Номенклатуру продукции и услуг (работ), в отношении которых законодательными актами РФ предусмотрена их обязательная сертификация”. Введена в действие с 01.12.2002г. постановлением Госстандарта РФ от 30.07.2002г. №64.)
Разработчик и изготовитель ЗИП-Научприбор.
ООО предприятие "ЗИП-Научприбор", znp@znp.ru , poh@znp.ru , http://www.znp.ru .
Тел/факсы +7-(861)252-40-69, 252-32-92, 252-33-83 , Россия, 350072, г. Краснодар, ул. Московская, 5, литер Ц1.
Россия, 350072, Краснодарский край, г. Краснодар, ул. Московская, 5, литер Ц1.
Информация
Документы
Навигация
Несколько заметок в о применении приборов Аист и Поиск.
среда, 5 июля 2006 г. Новая техника помогает бороться с хищениями электроэнергии
На вооружение инспекторов и контролеров Уссурийского отделения Дальэнергосбыта поступили новые приборы, которые позволят более эффективно бороться с хищениями электроэнергии.
Электронный сканер «Поиск» предназначен для выявления фактов безучетного пользования электроэнергией непосредственно в жилых домах и строениях – он способен «видеть» проложенную в обход счетчика проводку, скрытую под толстым слоем штукатурки или за деревянными панелями. Сканер обеспечивает обнаружение кабеля на расстоянии до одного метра. Отныне как бы глубоко в стены или пол не прятал недобросовестный абонент провода «левого подключения» их легко можно будет найти.
Другой прибор - индикатор сетевого тока «Аист» уже почти год применяется специалистами Дальэнергосбыта и хорошо себя зарекомендовал. Он позволяет инспектору, даже не заходя в помещение, определять токовую нагрузку на электрических вводах. Радиус действия «Аиста» составляет 7,5 метров над землей.
«Аисты» незаменимы при проверках электропотребления домов частного сектора, коттеджей и других объектов, подключенных непосредственно к воздушным линиям электропередач. Для сотрудников Уссурийского отделения Дальэнергосбыта, 60 процентов абонентов которого живут в частном секторе, такие приборы – отличное подспорье в работе.
По словам Валерия Сойкина, руководителя группы инспекторов Уссурийского отделения Дальэнергосбыта, к тем потребителям, у кого все в порядке с учетом, попасть можно легко, они люди доброжелательные. А вот те, кто ворует или у них что-то не так с учетом, пытаются инспекторов не допускать. Поэтому порой возникают недоразумения, инциденты. Были случаи физического насилия, угроз с применением оружия. Благодаря же индикаторам сетевого тока «Аист», сотрудники энергокомпании несмотря на всевозможные препоны, чинимые недобросовестными потребителями, методично продолжают выявлять факты безучетного пользования электроэнергией.
Только с начала года сотрудники отделения с помощью этих приборов выявили 1362 факта безучетного пользования электроэнергией на общую сумму около 6 миллионов рублей.
Отдел Информационной Стратегии ОАО «Дальэнерго» РАО «ЕЭС России», Открытое акционерное общество «Дальэнерго», отдел Информационной Стратегии, Россия, Владивосток, ул. Тигровая, 19, оф. 11-04, http://www.dalenergo.ru/; e-mail: pressa@dalenergo.ru
Башкирэнерго. Потери, и где их искать…
Активную борьбу с воровством электрической энергии ведут Северо-восточные электрические сети.Во время проведенных сотрудниками Салаватского РЭСа рейдов по району особенно много поймано “с поличным” в таких населенных пунктах как: Алькино, Миндишево, Ишимбаево, Яхино, Терменево, Мурсалимкино, Калмакларово и Мечетлино. Составлены акты с указанием суммы ущерба и переданы энергетической комиссии РЭС.
- Воровской промысел происходит в основном с 23 часов до 7 часов утра, - говорит Ромен Шарафутдинов, начальник Салаватского РЭСа. - В своей работе мы используем пока единственный на предприятии измерительный прибор АИСТ - автономный индикатор сетевого тока, который позволяет определить потери электрической энергии, не заходя к абоненту в дом.
По итогам рейдов комиссия проанализировала потери электрической энергии, в Салаватском районе общий ущерб составил более двух миллионов рублей.
www.bashkirenergo.ru/energetik/save/archiv/1/200507013/005.htm (4 КБ) · 19.07.2005
www.eprussia.ru 03.08.2006 «Рынок Электротехники», журнал-справочник. 119992, г. Москва, ул. Усачева, 11, оф. 523, e-mail: mail@marketelectro.ru
...«Поиски»... «Аисты» незаменимы при проверках электропотребления домов частного сектора, коттеджей и других объектов, присоединенных непосредственно к воздушным линиям электропередач. Высокотехнологичные устройства помогают Дальэнергосбыту успешно бороться с энерговоровством. Так, с начала 2006 года выявлено более трёх тысяч случаев безучетного пользования электроэнергией физическими лицами и более двух тысяч подобных фактов со стороны юридических лиц. Общая сумма, взысканная с недобросовестных абонентов, составила 85 миллионов рублей.
